一级建筑物防雷规范——一篇看懂【易造防雷】

发布时间:2023-01-28 浏览量：3261 作者：易造科技-小贾

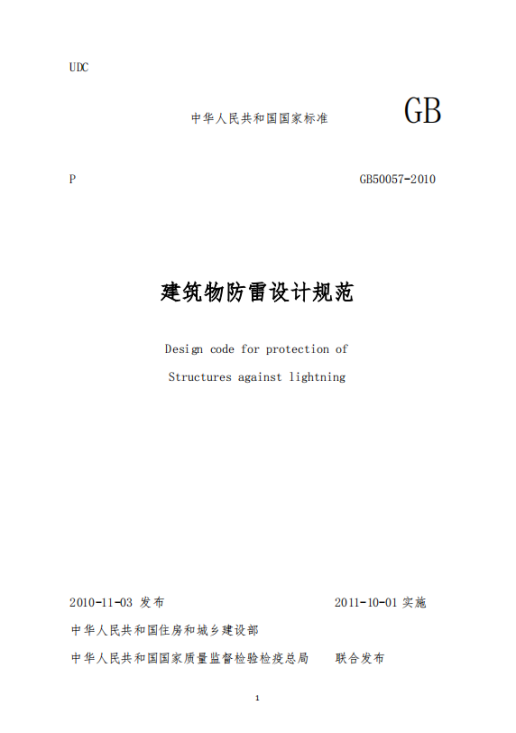

一级建筑物防雷规范也是在GB 50057-2010文件中有标准规定划分的。建筑物的防雷等级可根据其重要性、使用性质以及发生雷击事故的可能性和造成后果来划分的，共可分为三类。下面由易造小编带你来分析分析一下哪些是属于第一类防雷建筑物？应如何做好防雷保护。

一、GB 50057-2010中3.0.2标准定义说明：在可能发生对地闪击的地区，遇下列情况之一时，应划为第一类防雷建筑物:

1、凡制造、使用或贮存炸药及其制品的危险建筑物，因电火花而引起爆炸、爆轰，会造成巨大破坏和人身伤亡者。

2 、具有 0区或 20 区爆炸危险场所的建筑物。

3 、具有 1区或 21区爆炸危险场所的建筑物,因电火花而引起爆炸会造成巨大破坏和人身伤亡者。

即通常是指具有特别重要用途的建筑物，如国家级会堂、办公建筑、档案馆、大型博展建筑、大型铁路客运站、国际型航空港、国宾馆、国际港口客运站、国家级重点文物保护建筑物以及高度超过100m的建筑物等。

注：0区：连续出现或长期出现爆炸性气体混合物的环境。

1区：在正常运行时，可能出现爆炸性气体环境的场所。

20区：以空气中可燃性粉尘云持续地或长期地或频繁地短时存在于爆炸性环境中

的场所。

21区：正常运行时，很可能偶然地以空气中可燃性粉尘云形式存在于爆炸性环境中的场所。

二、一级建筑物的防雷要求及措施

要保护设备和建筑物等不受雷击损害，一级防雷建筑物应有防直击雷、感应雷和雷电侵入波的不同措施和防雷设备。

1、一级建筑物的直击雷防护

直接雷的防御主要是采取措施把雷电流迅速引到大地中去。防雷装置由接闪器、引下线和接地装置三部分组成。

接闪器（受雷装置）：是指接收雷电流的金属导体，常用的有避雷针、避雷线和避雷网（带）三种类型。

引下线：应保证雷电流通过时不致熔化，一般用直径不小于10mm的圆钢或截面不小于80mm²的扁钢制成。

接地装置：埋在地下的接地导线和接地体的总称。

2、一级建筑物的感应雷防护

（1）防静电感应雷的措施。建筑物内所有较大的金属物体和构件，以及突出屋面的金属物体。均应可靠接地。通常，金属屋面周边每隔18 ~ 24m应使用引下线接地一次。浇制的或由预制构件组成的钢筋混凝土屋面，其钢筋需绑扎或焊接成电气闭合回路，并且有一处引下线接地。

（2）防电磁感应雷的措施。平行管道相距不到100mm时，每隔20 ~ 30m需要金属线跨接；交叉管道相距不到100mm时，交叉处也应使用金属线跨接。此外，管道接头、弯头等接触不可靠的部位也应使用金属线跨接。

（3）防雷电感应的接地装置应与电气和电子系统的接地装置共用，其工频接地电阻不宜大于10Ω。室内接地干线与防感应雷的接地装置的连接不应少于两处。

3、雷电侵入波防护

雷电侵入波的防护一般采用避雷器。避雷器装设在输电线路进线处或10kV母线上，

如有条件也可采用30 ~ 50m的电缆段埋地引入，在架空线终端杆上也可装设避雷器。避雷器的接地线应与电缆金属外壳相连后直接接地，并接入公共地网。

避雷器用来防止雷电过电压波沿线路侵入变配电所或建筑物内，以免危及被保护设备的绝缘，或用来防止雷电电磁脉冲对电子信息系统的干扰。避雷器应与被保护设备并联且安装在被保护设备的电源侧，如图1 所示。当线路上出现危及设备绝缘的雷电过电压时，避雷器就被击穿或由高阻抗变为低阻抗，使雷电过电压通过接地引下线对大地放电，从而保护了设备的绝缘或消除雷电电磁干扰。

图1 避雷器的连接

避雷器的类型有阀式避雷器、排气式避雷器、保护间隙、金属氧化物避雷器和电涌保护器等类型。

以上是一级建筑物的介绍以及如何做好一级建筑物的防雷保护措施介绍，接下里，易造小编将陆续为您介绍二级建筑物、三级建筑物的防雷要求和措施。想要GB 50057-2010建筑物防雷技术规范详细电子资料的朋友，请致电易造冯经理13386511449（微信同号）。
