选用避雷器必须满足的配合要求-这三点要注意-易造防雷

发布时间:2023-04-23 浏览量:1296 作者:易造科技-小张

在防雷行业中,对于避雷器的选用,我们必须满足几个配合条件,这样,选用的避雷器才能真正的做到有效防护不失事。

一、避雷器的定义

避雷器是这样的一种防雷设备:当电气设备在工作电下运行时对地不通;一旦出现雷电过电压,就很快对地接通,将雷电流泄入大地;在雷电过去后,又很快恢复对地不通状态。其作用就是限制作用于电气设备绝缘上的过电压值,以保护电气设备绝缘。

二、选用避雷器需满足的要求

对于选用的避雷器必须满足以下3项要求。

1、避雷器的伏秒特性与被保护设备的伏秒特性应正确配合,即避雷器的冲击放电电压任何时刻要比被保护设备的冲击放电电压低。

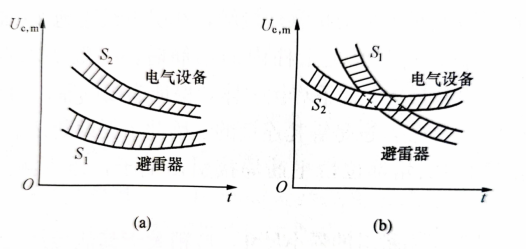

众所周知,无论是保护间隙避雷器、管型避雷器还是普通阀型避雷器,其构造的关键元件之一都离不开间隙。伏秒特性是表示间隙在冲击电压作用下放电性能的曲线,即间隙的冲击放电电压Uc,m与电压作用时间t的关系曲线,即Ucm =f(t)。伏秒特性曲线对于选择避雷器具有重要意义。电网上避雷器都是并联在电气设备旁边,当雷电冲击波袭来时,避雷器上的火花间隙首先被击穿,将雷电流导人大地,从而保护了电气设备。因此避雷器火花间隙的伏秒特性曲线S1;任何时刻都必须低于被保护设备的伏秒特性曲线S2,即应得到与图1 -1 (a)所示相似的结果;而不能像图1 -1 (b) 所示的那样两者相交。这就是避雷器与被保护的电气设备之间应有的“绝缘配合”。


选用避雷器必须满足的配合要求



1 -1 伏秒特性曲线图

a)配合正确;(b)配合不正确

2、避雷器的伏安特性与被保护设备的伏安特性应正确配合,即避雷器动作后残压要比被保护设备通过同样电流时所能耐受的电压低。

3、避雷器的灭弧电压与安装地点的最高工频相电压应正确配合,即前者应大于后者。这样即使在系统发生一相接地故障的情况下,避雷器也能可靠地熄灭工频续流电流,可避免避雷器发生爆炸。


选用避雷器必须满足的配合要求



浪涌保护器又称为防雷器避雷器”,是限制电气回路、通讯线路中强烈的瞬态过电压产生的浪涌,从而起到保护设备的作用。虽然两者有一定的区别,但都是为了保护线路设备的安全。下面是易造浪涌保护器的优点,一起看看吧。

1、密封性结构,运行稳定,寿命长

2、带运行状态指示灯,可清楚的明确其工作状态

3响应时间快,吸收和泄放量大

4内置热保护机制

5孤道遮断灭弧技术,保证SPD不起火。


-End-


 易造防雷浪涌保护器的主要优势:

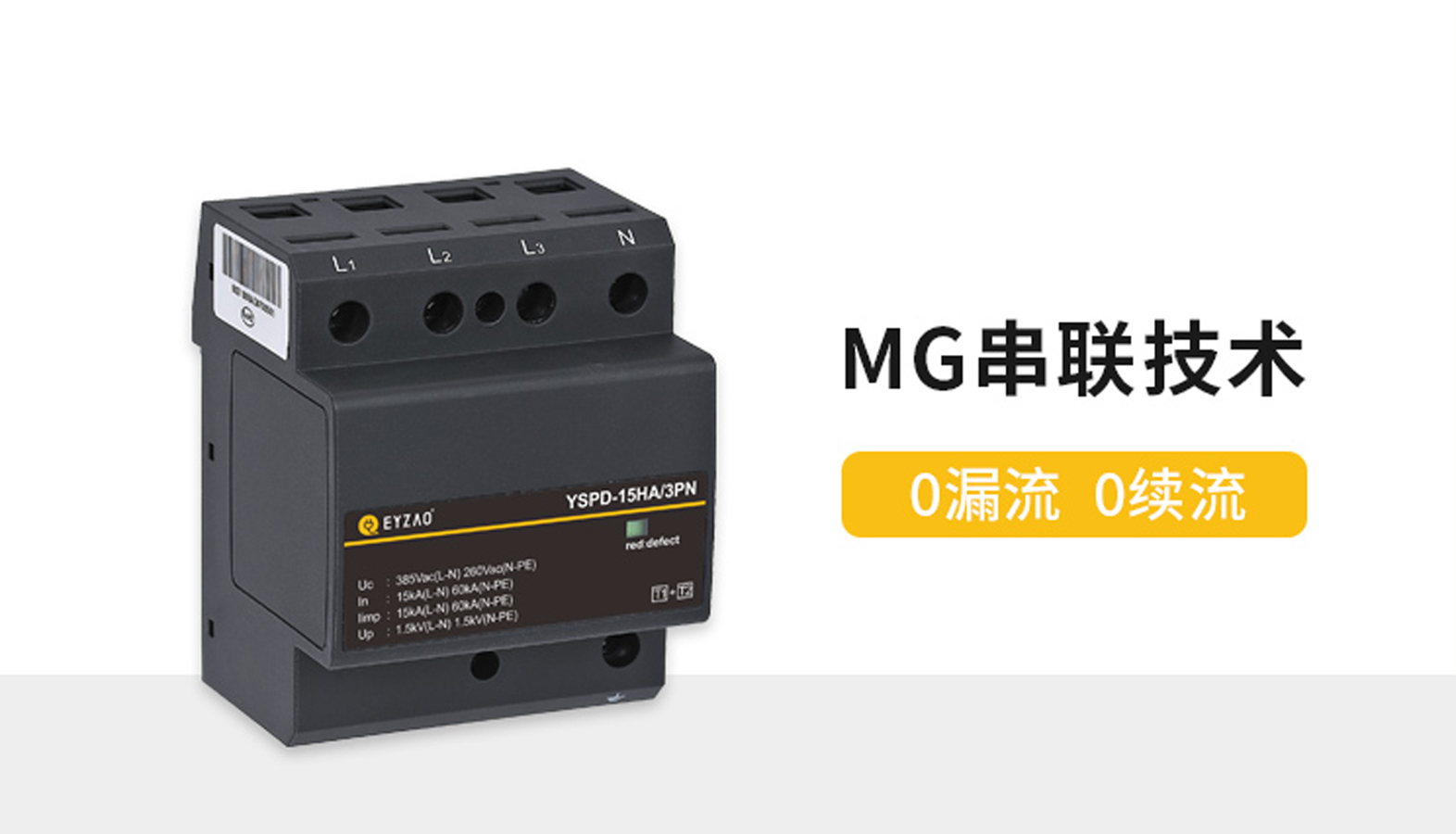

  易造复合型防雷电源SPD专用浪涌保护器,20年设计寿命,一体式组合低压电源防雷器小体积大通流,低残压、高TOV耐受1800V;MG串联技术,0漏流0续流;密封结构无外泄电弧,不起火。



  易造三相、单相、混合型防雷浪涌模块采用链式放电技术,实现了防雷SPD的能量自动协调功能,安装时无需考虑两级电源交流SPD间的距离,t1、一类、一级SPD防雷器可以直接安装于t2、ii、二级防雷浪涌保护器后端,安装更快捷!



  易造国产优质浪涌保护器品牌厂家,外壳采用PA66高阻燃绝缘防护材料,符合UL94V-0 RoHS REACH认证,一体式复合型组合设计防震防潮耐高温,易造低压防雷电源专用防雷器、交流雷电雷击电涌SPD模块等浪涌保护器广泛应用于家用、配电箱、配电柜、消防、光伏、通讯、设备、系统、机房、电网、加油站、变电所、工厂、小区、电梯、控制柜、工业、新能源、通讯、建筑、轨道交通、石油石化等多个领域。





  杭州易造是国家高新技术企业、杭州市“雏鹰计划”企业,通过了ISO9001、ISO14001、ISO45001、3C等质量管理体系认证,国内专业电源防雷设备生产厂家,拥有全套风电浪涌保护器生产制作技术。主要生产一体式、复合型、单相、三相、两相、直流、混合型等款式,提供不同配电系统对一级浪涌保护器、二级浪涌保护器的1PN、2P、3P、3PN、4P等全系列电源防雷模块,SPD通过了UL、CSA、TUV、CQC、CE等权威认证,1500+规格型号可选择,满足所有低压设备的电涌防护要求。
