浪涌保护器参数中——UT值重要吗?【易造防雷】

发布时间:2023-03-31 浏览量:948 作者:易造科技-小张

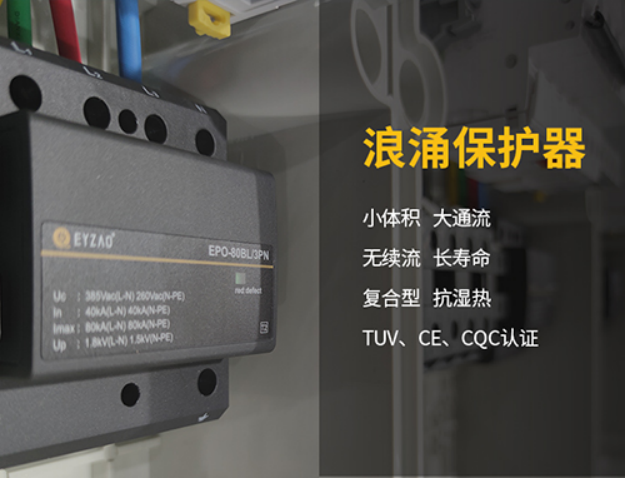

B、C、D、B+C浪涌保护器-小体积 大通流


一、什么是暂态过电压?


国标18802.11第3.1.7对UT值的定义:暂态过电压UT:施加在浪涌保护器(SPD)上并持续一个规定时间tr的试验电压,以模拟在TOV条件下的能力。由于快速突升的高电压加到供电电压上引起电压升高可短时间加在SPD的过电压。

电力系统暂时过电压UTOV:在电网给定区域,持续时间相对较长的工频过电压。TOV是由 LV低压系统(UTOV(LV))或 HV高压系统(UTOV(HV))内部故障产生的过电压。

注:暂时过电压,典型持续时间可达几秒钟,通常是由开关操作或故障(例:甩负荷、单相接地故障等)引起的和/或由非线性(铁磁共振效应、谐波等)引起的。

二、暂时过电压特性

浪涌保护器(SPD)在其寿命期内可能会受到比电力系统最大持续工作电压高的暂时过电压UT的影响。暂时过电压有两个要素:幅值和时间。过电压持续时间主要取决于电力系统的接地情况(包括高压电力系统和接有SPD的低压系统)。在确定暂时过电压时,应考虑系统的最大持统工作电压(Ucs)。

浪涌保护器(SPD)应耐受TOV试验而其特性没有发生不可接受的变化,或者以可接受的方式失效。

按照GB 16895.22-2004 规定,安装的SPD应能耐受由低压系统故障引起的TOV(见表5 中持续时间为5s的TOV 值)。安装在中性线和PE间的SPD也应能耐受由高压系统故障引起的TOV(见表5中持续时间为200ms的TOV值)。IEC61643-1 所考虑的 TOV持续时间限于200 ms 和5s这两个持续时间所对应的试验电压值为UT。

按照规定选择产品在暂时过电压下的特性。在要求浪涌保护器(SPD)保持与被保护设备保持协调的前提下,可能很难选择既有高暂时过电压耐受能力又有低电压保护水平的 SPD。用户可通过比较SPD在暂时过电压下耐受特性和电力系统产生的暂时过电压(UTOV)来选择最合适的SPD。表5给出了SPD试验用的标准值。

当TOV的幅值很高的情况下,可能很难找到一个可以对设备提供电涌保护的SPD,如果发生的概率足够低,可以考虑使用一个不能耐受TOV过压的浪涌保护器(SPD),在这种情况下,必须使用合适的脱离设备。

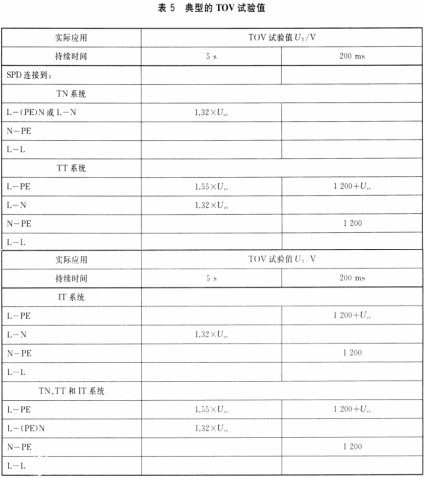

浪涌保护器(SPD)—典型TOV试验值


综上所述,可以知道,浪涌保护器的UT暂态过电压值是一个重要的参数,在进行浪涌保护器选型时,选择既有高暂时过电压耐受能力和又有低电压保护水平的浪涌保护器(SPD)。才能对电力设备和线路起到有效防护作用。


-End-


易造防雷浪涌保护器的主要优势:

易造复合型防雷电源SPD专用浪涌保护器,20年设计寿命,一体式组合低压电源防雷器小体积大通流,低残压、高TOV耐受1800V;MG串联技术,0漏流0续流;密封结构无外泄电弧,不起火。



易造三相、单相、混合型防雷浪涌模块采用链式放电技术,实现了防雷SPD的能量自动协调功能,安装时无需考虑两级电源交流SPD间的距离,t1、一类、一级SPD防雷器可以直接安装于t2、ii、二级防雷浪涌保护器后端,安装更快捷!



 易造国产优质浪涌保护器品牌厂家,外壳采用PA66高阻燃绝缘防护材料,符合UL94V-0 RoHS REACH认证,一体式复合型组合设计防震防潮耐高温,易造低压防雷电源专用防雷器、交流雷电雷击电涌SPD模块等浪涌保护器广泛应用于家用、配电箱、配电柜、消防、光伏、通讯、设备、系统、机房、电网、加油站、变电所、工厂、小区、电梯、控制柜、工业、新能源、通讯、建筑、轨道交通、石油石化等多个领域。





  杭州易造是国家高新技术企业、杭州市“雏鹰计划”企业,通过了ISO9001、ISO14001、ISO45001、3C等质量管理体系认证,国内专业电源防雷设备生产厂家,拥有全套风电浪涌保护器生产制作技术。主要生产一体式、复合型、单相、三相、两相、直流、混合型等款式,提供不同配电系统对一级浪涌保护器、二级浪涌保护器的1PN、2P、3P、3PN、4P等全系列电源防雷模块,SPD通过了UL、CSA、TUV、CQC、CE等权威认证,1500+规格型号可选择,满足所有低压设备的电涌防护要求。
