浪涌保护器的Uc，是指浪涌保护器的最大连续工作电压，它代表了浪涌保护器的耐压能力；浪涌保护器的Up，是指在过电压冲击下，保护器两端预期出现的最大电压，它代表了浪涌保护器的限压能力。在实际项目中，配电箱的浪涌保护器的Uc和Up怎么选，才能起到更好的保护作用呢？下面易造小编来和大家做分享。

一、配电箱的浪涌保护器的Uc和Up怎么选？Uc的选择

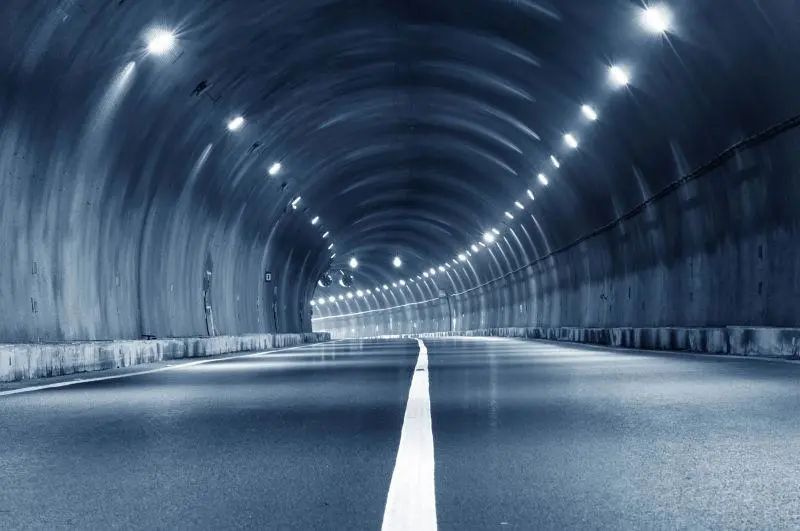

这是一个关于隧道照明工程的真实故事，客户在上个月咨询了我们，他们面临着一个困扰：隧道灯在遭遇雷击后多次断电，这给他们的工程带来了不小的麻烦。他们对此问题感到困惑，因为现场的配电箱内已经安装了完整的浪涌保护器和浪涌后备保护器，并且现场的接地也符合要求。问题来了，现场明明有了防雷保护措施，为什么部分隧道灯还是会断电呢？

配电箱浪涌保护器的Uc和Up怎么选

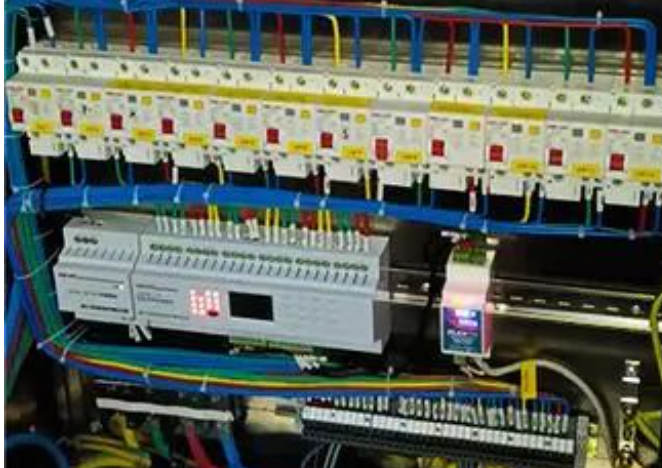

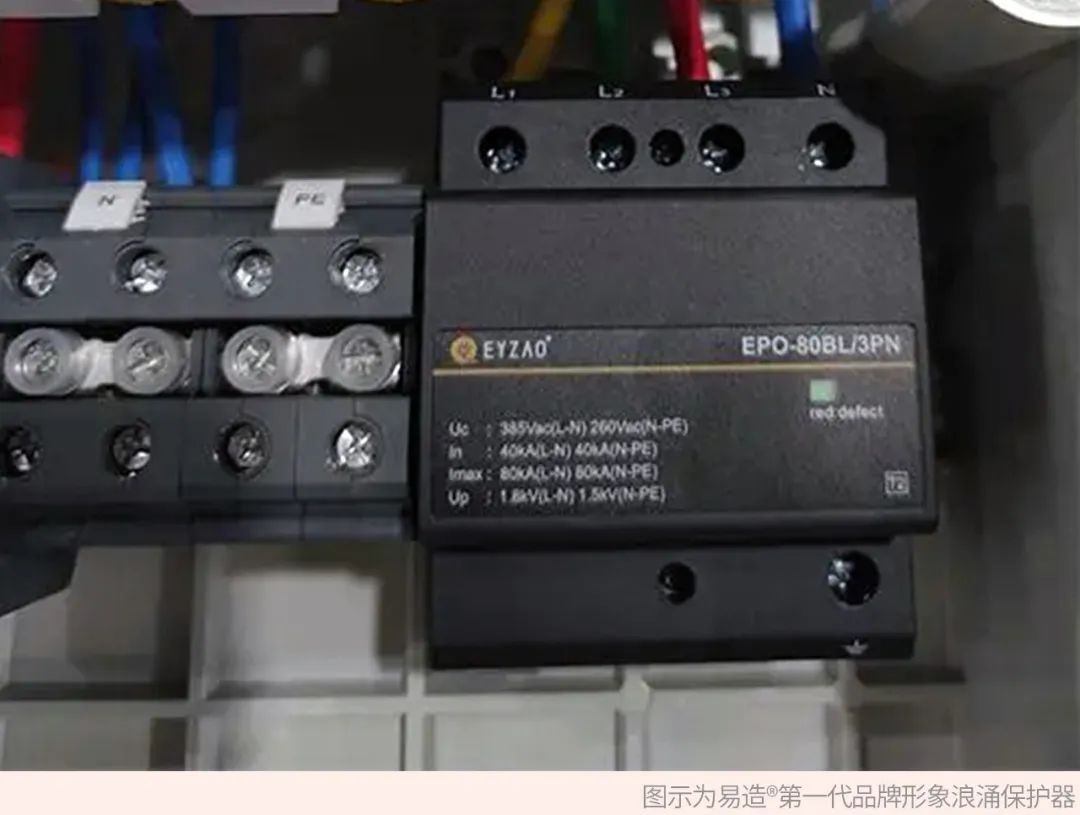

为了找出问题所在，我们与客户进行了充分的沟通，了解了现场的情况。客户还提供了现场配电箱的照片供我们参考。经过仔细观察，我们发现配电箱内的浪涌保护器完好无损，但是后面的开关却跳了，这个情况说明，浪涌保护器并没有起到保护作用。我们的技术人员对此进行了进一步的排查，最终得出结论：这是因为浪涌保护器的Uc选择过高，导致其无法启动保护动作，不能有效泄放浪涌电流，属于典型的浪涌选型错误。

配电箱的浪涌保护器的Uc和Up怎么选

于是，我们建议客户更换Uc值适合的浪涌保护器，选择Uc值为275V的SPD，以提高隧道照明系统的稳定性和安全性。

故事告诉我们，正确选择合适的浪涌保护器，确保其Uc值符合实际需求，是保障设备安全稳定运行的关键一步。

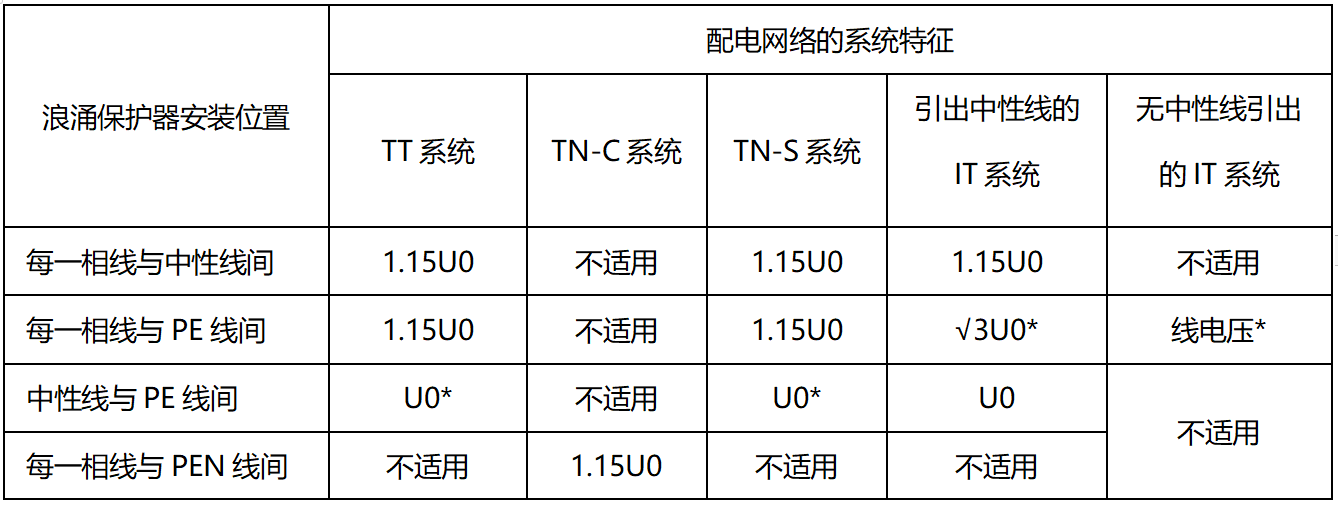

根据GB 50343-2012第5.4.3条，浪涌保护器的最大持续工作电压Uc不应低于表5.4.3-2规定的值

配电箱的浪涌保护器的Uc和Up怎么选

如上图，在有中性线的三相四线制配电系统中，线电压是相电压的√3倍，无中性线的三相三线制配电系统中线电压与相电压大小相同，低压配电系统常见额定电压有220/380（相电压为220V，线电压为380V）、230/400（相电压为230V,线电压为400V），如TN-S系统的系统电压为220/380V，可选择Uc≥1.15*220V，再根据国标优选值，选择255V和275V都是可以的。

二、配电箱的浪涌保护器的Uc和Up怎么选？-Up的选择

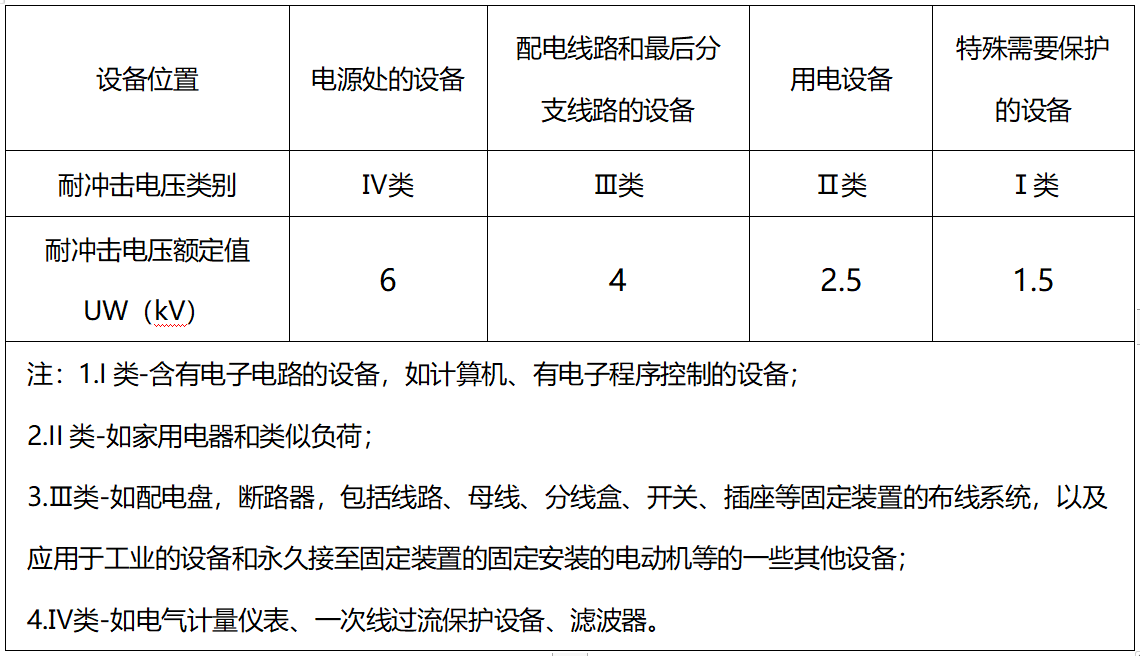

表 5.4.3-1 220V/380V 三相配电系统中各种设备耐冲击电压额定值Uw

配电箱的浪涌保护器的Uc和Up怎么选

以上是各类设备的耐冲击电压额定值Uw，我们在选择浪涌保护器的Up时，一般Up≤0.8*Uw，保留20%的裕度，确保有效保护设备。

配电箱的浪涌保护器的Uc和Up怎么选

配电箱的浪涌保护器的Uc和Up怎么选？浪涌保护器的Uc和Up值是正向关系，当Uc值高时，Up也高，相反Uc低Up也低，因此也说明了Uc值并非越高越好。在选择这两个参数时，要把被保护设备的要求放在第一位，根据用电设备的情况选择合适的浪涌保护器Uc和Up值，确保有效的保护。
