浪涌保护器安装注意事项——六要点【易造防雷】

发布时间:2023-03-25 浏览量：1465 作者：易造科技-小张

1、长线振荡效应：IEC61643-12《低压配电系统的电涌保护器-第12部分：选择和使用导则》中的说明：振荡现象对保护距离(某些国家叫分开距离)的影响，当用浪涌保护器保护特定设备或当位于总配电箱处的SPD不能对一些设备提供足够保护时，浪涌保护器应安装在尽可能靠近需要保护的设备处。

振荡现象对保护距离的影响：当浪涌保护器被用来保护特定设备或当浪涌保护器装在主配电盘上而不能为某些设备提供足够的保护时，浪涌保护器应尽可能地靠近被保护设备。如果SPD和被保护设备之间的距离太长，设备端产生的振荡电压值普遍高至两倍的Up，在一些情况下，甚至超过这个水平，因此尽管装有浪涌保护器，振荡现象仍能引起被保护设备失效。

GB18802.12第6.1.2：一般情况下，距离不到10m的震荡可以被忽略。有时设备有内部保护元件（例如，ZnO压敏电阻），这将显著降低即使在长距离上的震荡。在最后这种情况中需要注意避免出现SPD和设备内部保护元件的配合问题。

2、GB50343-2012）第5.4.3.8：电源线路在各个位置安装时，浪涌保护器的链接导线应短直，其总长度不宜大于0.5m。有效保护水平Up/f应小于设备耐冲击电压额定值Uw 。如下图所示：

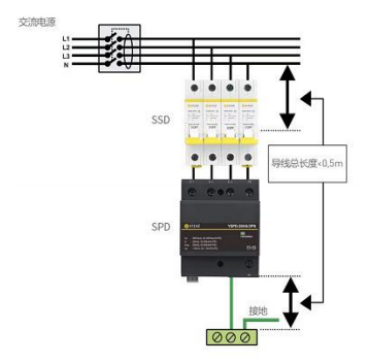

图1：导线长度 ≤0.5m

图2：Up/f=ΔU+Up(spd)+Up(SSD）, Up/f＜Uw ,方能保证防雷有效。

3、GB50343第6.5.1.3：浪涌保护器的连接导线最小截面积宜符合表 6.5.1的规定。

4、GB50343-2012第5.4.3.10：在一条线路上设置多级浪涌保护器时，应考虑他们之间的能量协调配合。第5.4.3.6规定：当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于10m，限压型浪涌保护器之间的线路小于5m时，在两级浪涌保护器之间应加装退耦装置。当浪涌保护器具有能量自动配合功能时，浪涌保护器之间的线路长度不受限制。

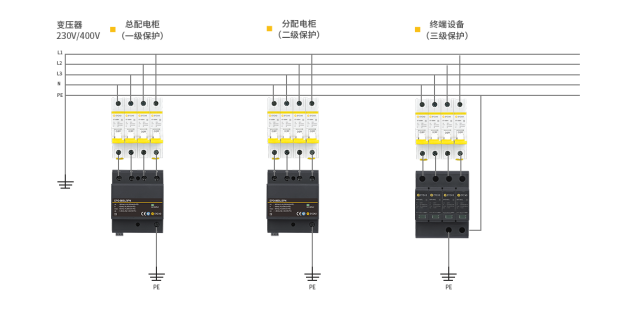

5、按被保护设备和位置选择适当的SPD和SSD。

6、安全有效的接地、合理布线。
