光伏直流SPD使用Fuse(熔断器)作为后备保护装置有效吗?——后备SPD选择三要点【易造防雷】

发布时间:2023-03-26 浏览量:1342 作者:易造科技-小冯


后备保护装置—杭州易造


光伏直流浪涌保护器SPD使用过程中经常会使用GR类或GPV类Fuse(熔断器)作为其后备保护装置,其目的是当SPD在非预期情况下短路失效,并且无法靠自身的脱离装置脱离电网时,可以通过 Fuse来切断电源,避免浪涌保护器SPD起火燃烧。


选择浪涌后备保护装置必须满足以下条件

01

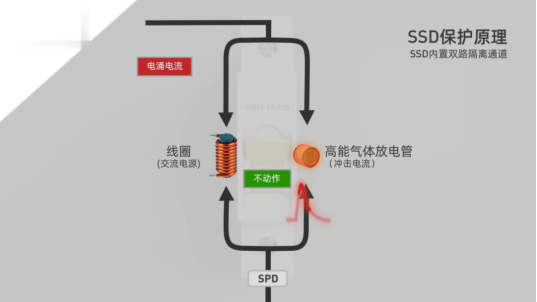

正常的雷电流通过SPD时,后备保护装置不能动作,将雷电流通过电涌保护器泄放入地。


后备保护装置—SSD保护原理


02

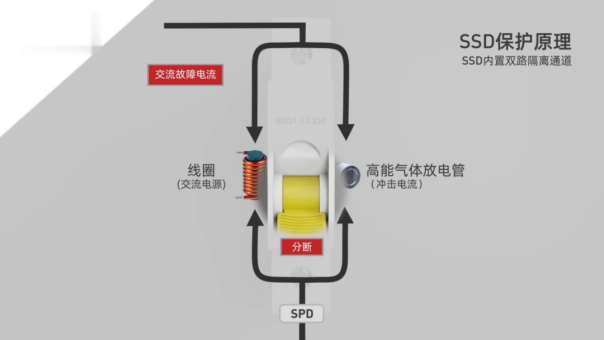

当SPD发生短路时,后备保护装置必须动作,迅速切断防雷支路,保护SPD不起火。


后备保护装置—SSD保护原理


03

线路中前一级的Fuse或者断路器不能动作,保持供电的持续性。


后备保护装置—前一级FUSE

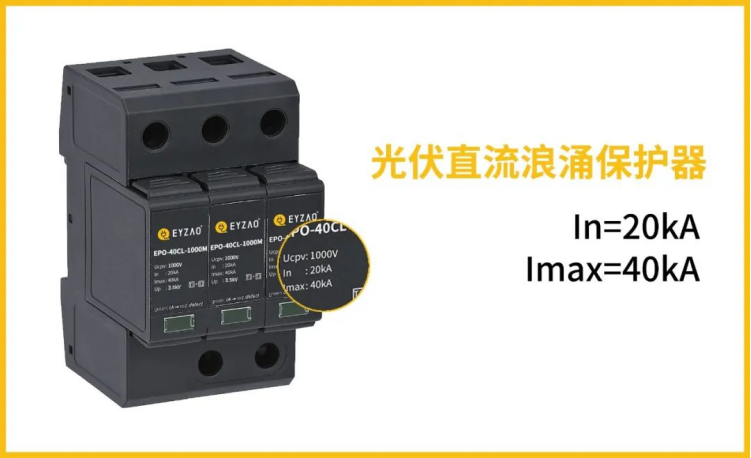

光伏上常用的直流浪涌保护器是In=20kA,Imax=40kA ,Imax=40kA的电涌保护器前端推荐串接的Fuse(熔断器)容量为125A(只有这么大才能通过40kA的测试) ,Fuse必须能够承受预期的雷电流冲击而不熔断。


后备保护装置—光伏直流浪涌保护器

根据Fuse的标准,5倍(625A)的额定电流(125A)下,5s不动作都是合格的,尽管SPD失效短路了,只要短路电流不大于125A,就算SPD起火了,Fuse(熔断器)都不会熔断。而SPD在10A的测试条件下,(解除 SPD 自身的脱离装置来测试)10s 左右就起火了。

在实际运用中,只有当安装SPD处的预期短路电流(假设为SPD短路产生的电流)远远大于125A时,如10倍额定电流(1250A)以上,串联在SPD前端的Fuse才能正常熔断并起到有效的保护作用。

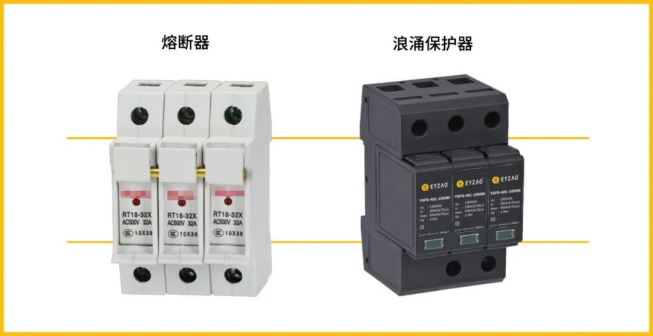

后备保护装置—熔断器与浪涌保护器


然而,光伏系统无法满足这个电流要求,所以在光伏直流浪涌保护器SPD前端串联Fuse (熔断器)作为后备保护装置,不能完全解决SPD失效短路引起的安全问题!


后备保护装置—光伏直流SPD


-End-
