浪涌保护器的安装方法——厂家专业指导【易造防雷】

发布时间:2023-02-09 浏览量：1408 作者：易造科技-小贾

浪涌保护器与其他防雷装置不同，如：雷电预警系统，避雷针等等，往往商家不提供安装服务，那浪涌保护器的安装方法是什么？我们自该如何安装浪涌保护器才不会出问题？我们安装时要注意什么问题？下面就由易造小编带你来安装浪涌保护器，为你排忧解难。

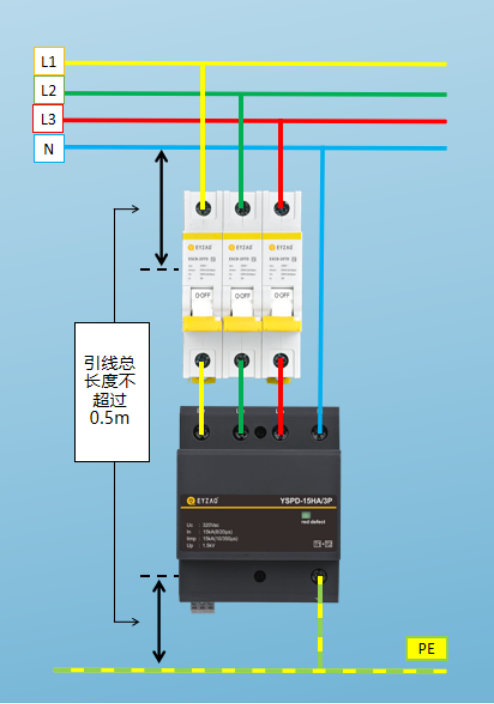

首先，需要了解它的基本信息，是装在单相系统还是三相系统，以及它的基本接口位置。浪涌保护器上的“L”、“N”、“PE”分别表示的是火线、零线、和接地。防雷器与被保护设备并联于系统中，即将电源线分别接入防雷器"L”、“N"接线孔，从“PE“接线孔引出接地线连接到防雷接地母线。具体接线方法如下图。

在GB 50343中6.5.1和5.4.3标准定义说明：

1、电源线路的各级浪涌保护器应分别安装在线路进入建筑物的入口、防雷区的界面和靠近被保护设备处。各级浪涌保护器连接导线应短直，其长度不宜超过 0.5m，并固定牢靠。

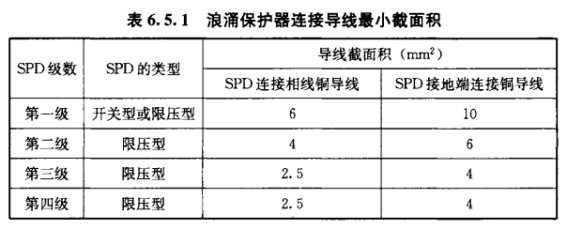

2、在接线前要确认接入导线的截面积符合技术要求。一级SPD连接相线铜导线截面积不小于6mm²，连接地线导线截面积不小于10mm²。二级SPD连接相线铜导线截面积不小于4mm²，连接地线导线截面积不小于6mm²，与电涌保护器连接的导线应短而直，引线总长度不宜超过0.5m。

3、当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于10m，限压型浪涌保护器之间的线路长度小于5m时，在两级浪涌保护器之间应加装退耦装置。当浪涌保护器具有能量自动配合功能时，浪涌保护器之间的线路长度不受限制。

安装注意事项：

安装前必须保证电源在断电的情况下进行，保证人身安全。

注意检查所有螺丝是否已拧紧，以免因接触不良导致导线发热，影响电气性能。

防雷器平时无需特别维护，只需定期检查导线连接是否松动，工作状态指示是否正常。

看完这篇文章后，相信大家对浪涌保护器的安装方法和注意事项都有了一定的了解，但具体实际安装方法需根据不同使用场景而定。对自己的安装还不清楚的朋友，可以联系易造冯经理13386511449（微信同号），为你提供一定的安装帮助。
