雷电流记录仪功能和原理【易造防雷】

发布时间:2022-11-22 浏览量：1043 作者：易造科技-小田

　　当下的雷电流记录仪被广泛用于众多行业，它可用于像电力、能源、铁路、气象、文物建筑、避雷塔等记录自然雷电流数据，同时它适合用来与避雷带或避雷器进行配套使用。为雷击事故报告、雷击事故应急处理、防雷设计改进等，提供一个数据的参考依据，对改进设备防护方法、提升设备可靠运行具有极大的意义。

　　易造EFZ系列雷电流记录仪的功能特点如下：

　　1.能够测量雷击脉冲电流峰值以及雷击发生时间；

　　2.定期上传数据，发生雷击时唤醒及时上传数据；

　　3.雷击响应灵敏度高、启动阀值小、量程大；

　　4.常年户外使用，无需特别维护，定期检查其是否牢靠，到期更换内置锂电池；

　　5.安装简单,无任何外部接线。

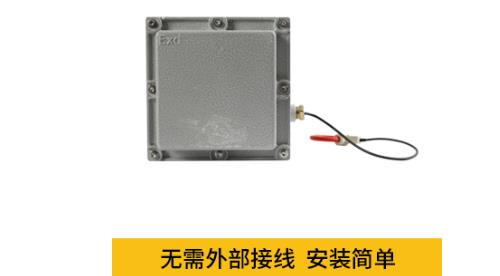

易造雷电流记录仪无需外部接线安装简单

　　易造EFZ系列雷电流记录仪工作原理：

　　雷电流记录仪采用低电感量罗氏线圈作为雷电流检测互感器，罗氏线圈通过一个对输出的电压信号进行积分的电路可以真实还原输入电流，有以下特性：

　　1.不含铁磁性材料，无磁滞效应，几乎为零的相位误差；

　　2.无磁饱和，因而测量范围可从数安培到数百千安的电流；

　　3.结构简单，并且和被测电流之间没有直接的电路联系；

　　4.体积小、重量轻、符合环保要求；

　　5.响应频带宽0.1-1MHz。与带铁芯的传统互感器相比，罗氏线圈具有测量范围宽，精度高，稳定可靠，响应频带宽，同时具有测量和继电保护功能。

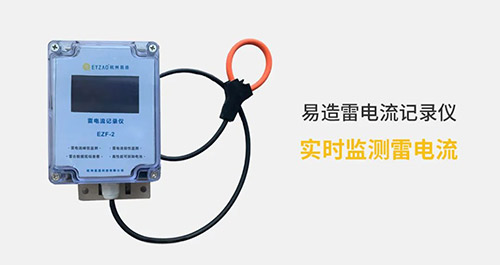

雷电流记录仪最高可测量100KA的雷击脉冲电流峰值

　　而针对传统的雷电流记录仪不能记录这一弊端，易造通过多年研究，解决了这一重大缺陷。易造EFZ-1雷电流记录仪优势：记录仪平时处于休眠模式，电池可持续使用2-3年，更换方便。雷电流发生时，单片微机被唤醒，雷电流记录仪可对雷电流大小、时间、次数和极性进行准确记录，出现一次记录一次，上传一次，记录完成后又进入休眠状态。

雷电流记录仪记录数据准确

　　原理：当雷电流经过安装有雷电流记录仪的测量通道时，雷电流记录仪的雷电流检测传感器会瞬间响应并触发智能中央处理单元，与此同时感应信号通过信号滤波处理模块，由信号采样保持电路进行保持，并快速被A/D转换模块进行模数转换处理后由智能中央处理单元读取，智能中央处理单元根据A/D转换结果计算出雷电流值，及时上传到文物安全雷电预警监测平台，永久记录保存。

　　想要了解雷电流记录仪的更多相关详情，欢迎到杭州易造咨询了解。
