如何选择高品质的浪涌保护器？压敏电阻型浪涌保护器（SPD），长期被施加电力线电压，由于电网（暂态）过电压以及电涌冲击，其性能会逐步下降，Uc值会慢慢减小，漏电流逐步增大。当流过浪涌保护器（SPD）的电流达到mA级别时，就可以让浪涌保护器（SPD）发热、起火。而mA级电流不足以触发浪涌保护器（SPD）后备保护动作，所以针对这种故障，一般通过SPD内部的热保护脱扣装置动作来使SPD断开，这就是为什么限压型电源SPD都要求设置内部脱离器的原因了。

如何选择高品质浪涌保护器？除放电能力之外，还应重点关注SPD产品自身的安全性能。现以II类实验（8/20us）的电源SPD为例，谈一谈SPD的安全要求。

1.开关型电源SPD需要具备续流遮断能力

前面在介绍GDT工频续流问题时，提到了开关型浪涌保护器（SPD）和限压型浪涌保护器（SPD）的概念。开关型SPD由于工频续流的存在，一般只用于N-PE之间（正常情况下，N-PE之间没有电压差）。如果开关型SPD要应用在线与零（地）之间，必须具备续流遮断能力。而为了防止浪涌保护器（SPD）无法遮断续流，还需配置后备保护装置。

2.限压型浪涌保护器（SPD）需要具备热保护脱离功能

由于开关型浪涌保护器（SPD）续流遮断问题，电源浪涌保护器（SPD）大多采用限压型，其常用的元件为压敏电阻。压敏电阻，顾名思义，就是其电阻的大小对电压极为敏感。当电力线电压低于Uc时，其为高阻状态，近似开路。当电涌产生时，电压远高于Uc，其呈现低阻状态，近似短路。当电涌消失后，其立刻恢复到高阻状态，不会有续流产生。

限压型浪涌保护器（SPD）虽无续流问题，但是由于多种原因，会产生失效，失效状态通常有2种：

① 短路状态；

② 可变电阻状态（劣化）；

浪涌保护器（SPD）的开路状态被认为是一种安全的状态，当浪涌保护器（SPD）发生以上两种故障状态时，我们需要通过浪涌保护器（SPD）内部和(或)外部脱离机构使SPD进入开路状态，将浪涌保护器（SPD）从回路上切除，避免产生浪涌保护器（SPD）起火、主回路断电等事故。

压敏电阻型浪涌保护器（SPD），长期被施加电力线电压，由于电网（暂态）过电压以及电涌冲击，其性能会逐步下降，Uc值会慢慢减小，漏电流逐步增大。当流过浪涌保护器（SPD）的电流达到mA级别时，就可以让浪涌保护器（SPD）发热、起火。而mA级电流不足以触发浪涌保护器（SPD）后备保护动作，所以针对这种故障，一般通过SPD内部的热保护脱扣装置动作来使SPD断开，这就是为什么限压型电源SPD都要求设置内部脱离器的原因了。

3.SPD应具有足够大的短路耐受能力

压敏电阻型SPD也可能直接进入短路状态，常见的原因有：

① 电网暂态过电压（TOV）。高压TOV可能直接将压敏电阻击穿，使SPD短路；

② SPD受到超过其承受能力的电涌冲击，被击穿短路；

当SPD进入短路状态时，流过SPD的电流很大，可能达到数百甚至数千安培，大电流使得SPD快速发热，这种情况下，SPD内部脱离器无法保证可靠脱离，SPD就已经起火了。为了避免SPD短路故障引起事故，需要给SPD配置后备保护装置。

所以，不论是开关型SPD的续流问题，还是限压型SPD的短路故障问题，都需要我们在使用SPD时，配置后备保护。

但即使配备了后备保护装置，也可能出现以下问题：

① SPD在后备保护装置断开前就已经引发火灾事故；

② SPD在短路电流下，内部某处断开，但是脱离器却没有动作（指示）。也就是说SPD已经损坏，但是显示功能正常，这样会导致系统处在无SPD保护状态，下一次雷击时，可能引起设备损坏。

因此，要求SPD需要有足够大的短路耐受能力。SPD的短路耐受能力最好不低于电源系统的预期短路电流，以避免上述2种问题出现。

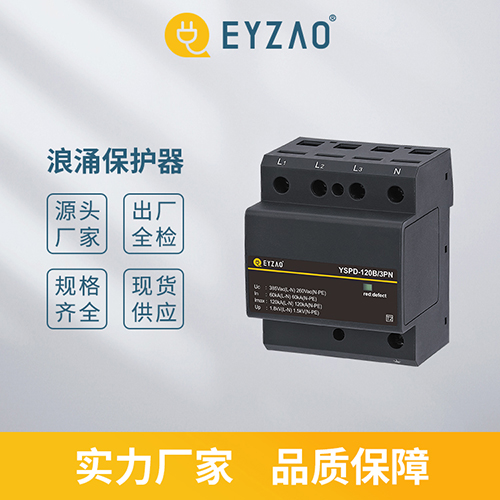

浪涌保护器-源头厂家

如何选择高品质的浪涌保护器？易造提醒您，有一些SPD品牌，其短路耐受参数声称可以达到数10千安。用户在使用时，可以了解一下其是SPD自身脱离器（内部脱离器）实现的还是由外部脱离器实现的，因为标准规定在进行短路耐受测试时，允许SPD和外部脱离器一起测试。如果是由外部脱离器实现的，需要注意其对外部脱离器的要求，不能随便选择。有需要详细资料的可以联系易造客服。
