低压SPD浪涌保护器的安装和保护-你可能还不知道【杭州易造】

发布时间:2022-03-21 浏览量:460 作者:易造科技-小易

雷电是一种剧烈的大气物理现象。雷电灾害是一种严重的自然灾害,在由联合国国际减灾委员会对人类造成严重危害的十大自然灾害中被列在显著的位置。雷暴具有极大的破坏力,对财产、人员的生命安全造成巨大的威胁。下面小编带您了解低压SPD浪涌保护器安装和保护




安装位置

根据其类型,低压SPD浪涌保护器安装位置如下:

1类或《高能》安装于独立的配电柜或主配电板总进线处,以便有效的泄放大部分雷电能量。

2类或《初级》安装于主配电板进线处,以尽量泄放过电压脉冲能量,并限制过电压幅度。

2类(或3类或《初级》安装于次级电源面板处,靠近灵敏设备,用于进一步限制过电压幅值提高保护水平。

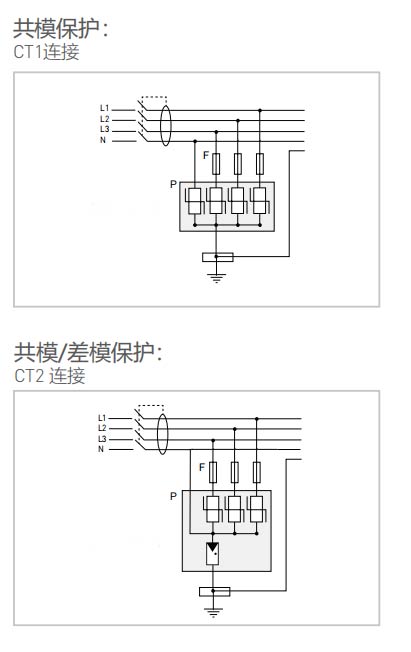

保护模式

由于雷电脉冲本质上属于共模现象,D5型电涌保护器主要在共模下连接(有效导体和大地之间)安装。

某些情况下建议增加额外的差模保护(在相线和零线之间],针对此类应用,CTEL通过零线至接地(共模)保护的气体放电管提供具体

的产品:这种安装类型在EC60364标准中称为共模/差模保护,并使用类似于DS44-230/G的SPD。


低压SPD浪涌保护器的安装和保护-保护模式

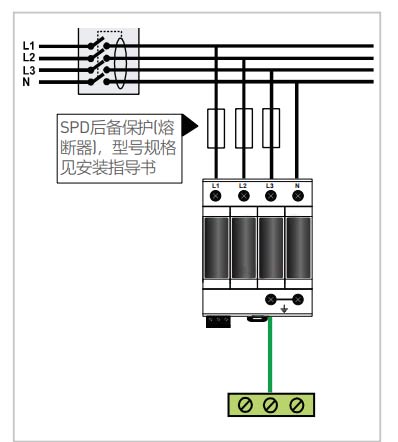

安装方式

SPD在交流网络上作并联连接,并必须配有外部保护(熔断器或断路器]以提供短路保护(见《脱离器》一段]。

交流电源网络的接线总长度必须少于0.5m,以避免增加SPD的电压保护水平Up.

接线时通过螺钉连接。在某些情况下可以使用配电母线。

SPD的地线必须与配电柜箱的等电位连接带相连。避免地线与相线并行连接。


低压SPD浪涌保护器的安装和保护


2类SPD的连接导线截面积必须大于6mm2;1类SPD的连接线截面积必须不小于16mm2。

接地电阻要求必须符合当地电气规范。

更多信息请参见标准|EC61643-12(低电压SPD的选择与应用原理]


-End-


易造防雷浪涌保护器防雷器主要优势

易造复合型浪涌保护器20年设计寿命,小体积大通流,低残压、高TOV耐受1800V;MG串联技术,0漏流0续流;密封型结构无外泄电弧,不起火。

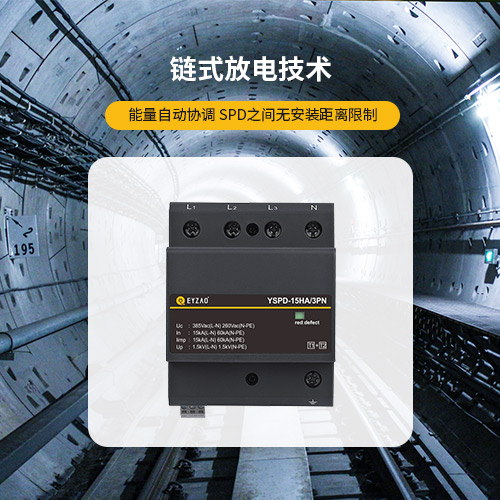

易造电涌保护器采用链式放电技术,实现了SPD的能量自动协调功能,安装时无需考虑两级SPD间的距离,第二级SPD可以直接安装于第一级SPD后端,安装更方便!


易造浪涌保护器外壳采用PA66高阻燃绝缘材料,符合UL94V-0 RoHS REACH,一体化设计防震防潮耐高温,易造电涌保护器广泛应用于电力、新能源、通讯、建筑、轨道交通、石油石化等多个领域。


易造防雷浪涌保护器(防雷器)的主要优势


杭州易造是浙江省科技型企业,高品质防雷设备生产厂家,拥有全套风电浪涌保护器生产技术。主要生产一级浪涌保护器二级浪涌保护器三级电涌保护器信号防雷器直流防雷器风电浪涌保护器等全系列防雷模块,产品通过了UL、CSA、TUV、CQC、CE等权威认证,1500+规格型号,可满足所有低压设备的电涌防护要求。
