管型避雷器由三部分组成—这些你都知道吗【杭州易造】

发布时间:2022-08-10 浏览量:585 作者:易造科技-小陈

管型避雷器由哪三部分组成?避雷器大家不陌生,但是它的组成部分你知道吗?今天就带大家了解一下。管型避雷器主要由外部放电间隙、内部放电间隙和内弧管三部分组成。



管型避雷器由哪三部分组成

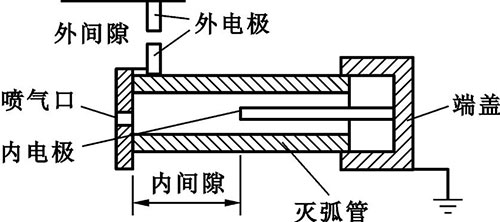

管型避雷器由哪三部分组成外部放电间隙的作用是将避雷器与线路电压隔离。内部放电间隙位于消弧管内,由棒形电极和环形电极构成,也称消弧间隙,它决定放电电压的大小。产气管由纤维、有机玻璃或塑料等制成,其内部间隙装在产气管内,一个电极为棒形,另一个棒极为环形,外部间隙装在管式避雷器与带电的线路之间。管式避雷器外部间隙的最小值为:3kV,8mm; 6kV10mm; 10kV15mm。一般只使用于线路上。

管型避雷器由哪三部分组成当输电线路遭到雷击或发生感应雷时,大气过电压使管型避雷器的内部间隙和外部间隙击穿,强大的雷电流通过接地装置流入大地。但随之而来的是电力系统的工频续流,其值也很大。雷电流和工频续流在管子内部间隙发生强烈的电弧,使管子内壁的材料燃烧,并产生大量的灭弧气体。由于管子容积小,气体的压力很大,因而从管口喷出强烈的灭弧气体,在电流经过零值时电弧熄灭。这时,外部间隙的空气恢复了绝缘,使管型避雷器与系统隔离,恢复系统的正常运行。


管型避雷器由哪三部分组成



管型避雷器由哪三部分组成管型避雷器的熄弧能力与工频续流的大小有关,续流太大产气过多,管内气压太高,会使管子炸裂;续流太小产气太少,管内气压太低则不足以熄灭电弧。管型避雷器采用了强制熄弧的装置,因此比保护间隙熄弧能力强。但由于管型避雷器具有外间隙,受环境的影响大,故与保护间隙一样,仍具有伏秒特性曲线较陡、放电分散性大的缺点,不易与被保护设备实现合理的绝缘配合;同时动作后也会产生截波,不利于变压器等有线圈设备的绝缘。因此,管式避雷器只用于输电线路个别地段的保护,如大跨距和交叉档距处,或变电所的进线段保护。


管型避雷器由哪三部分组成




管型避雷器由哪三部分组成因管型避雷器是靠工频电流产生气体而灭弧的,如果开断的短路电流过大,产气过多超出灭弧管的机械强度时,会使其开裂或爆炸,因此管型避雷器主要用于发电厂、变电所的进出线保护,限制高幅值雷电波侵入。此外,也常用于保护线路上某些绝缘薄弱的环节。另外随着新型避雷器的发展,管型避雷器已不再使用。以上就是管型避雷器的基本内容了,如果你还有想要了解的内容,请关注易造官网。
