防雷模块—一文全明白【杭州易造】

发布时间:2022-09-19 浏览量：2599 作者：易造科技-小胡

众所周知，雷雨天气中的雷电是非常危险的，雷电会对我们的生产和生活造成很大的影响，那我们怎么能将这个“危险"化险为夷呢?在通信电源里，我们要用到一种保护装置，这种保护装置叫"防雷模块"。当遭遇雷击时，防雷模块会将瞬间大电流引入大地释放掉，以保证用电设备的安全。

防雷模块是防雷器的一种，做成模块状，卡在配套的底座上。其底座通常是安装在导轨上的。防雷模块的作用是用来保护电力系统中各种电器设备免受雷电过电压、操作过电压、工频暂态过电压冲击而损坏的一种电器。

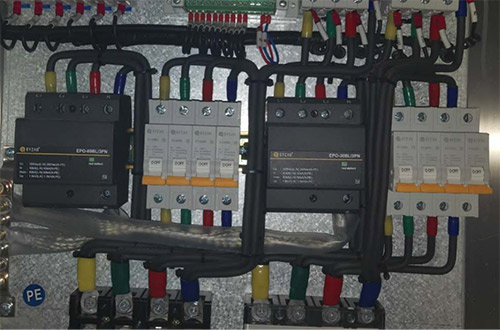

防雷模块

防雷模块的类型主要有保护间隙、阀型防雷器和氧化锌防雷器。保护间隙主要用于限制大气过电压，一般用于配电系统、线路和变电所进线段保护。阀型防雷器与氧化锌防雷器用于变电所和发电厂的保护，在500KV及以下系统主要用于限制大气过电压，在超高压系统中还将用来限制内过电压或作内过电压的后备保护。

防雷模块是在感应到线路上高压后瞬间把线路和"地"连通，泄放雷电流的。

如果防雷模块要正常运行需满足以下几个条件：

1.接线方式正确凯文连接、线线对应；

2.泄放雷电通路性能良好电阻小:线径足够，接地线小于0. 5mm²；

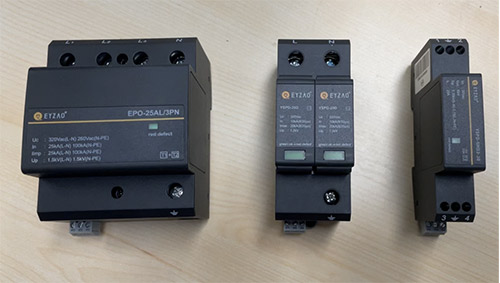

防雷模块

3.接地电阻达到要求，一般小于4欧姆；

4.在电源防雷模块方面要注意电气配台，就是每级防雷器之间的距离要合适；

5.防雷器本身运行正常:没有烧黑的现象，指示灯正常，用模块检测设备检查正常；

由于通信电源对电力的稳定性和安全性要求比较高，所以防雷模块在此尤为重要，通信电源中的防雷模块一般固定在导轨上，分为交流防雷模块和直流防雷模块。

交流防雷模块:交流防雷模块一般由若干个"压敏电阻"和一个"放电管 "组成，压敏电阻和放电管用并联的方式连接，当交流输入电路遭遇雷击时，交流输入端会生瞬时高电压，这时压敏电阻的阻值会瞬间变小，放电管内部瞬间短路，这样遭遇雷击的瞬间，交流电路与大地连接，强大的电压和电流被卸载掉，有效地保护了设备。

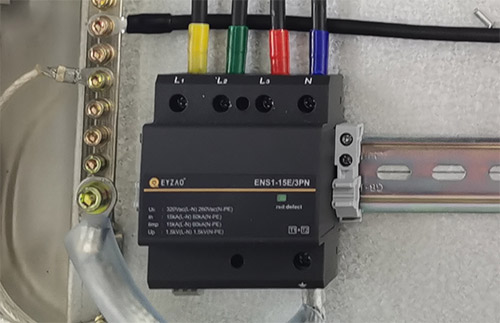

交流防雷模块

直流防雷模块:直流防雷模块一般由一个压敏电阻组成，直流防雷模块中的压敏电阻工作原理与交流防雷模块中的压敏电阻相同，只是直流防雷的压敏电阻采用的规格不同。

防雷模块的存在，大大地降低了用电设备遭遇雷击的几率，有效地保证了我们正常的生产和生活。所以防雷模块的选择非常重要，希望易造小编对防雷模块的详细介绍可以帮助到您！更多关于防雷模块的资讯，请关注易造官网！
