浪涌保护器的安装方法-简单易懂操作方便【杭州易造】

发布时间:2022-02-01 浏览量:687 作者:易造科技-小褚

在雷电防护中,浪涌保护器起到了无比重要的作用,它泄放了巨大的雷电流,将庞大的雷电过电压限制在安全范围内,堪称用电设备的保护神。那么如何才能正确地安装浪涌保护器,让这尊保护神能够更好地发挥自己的作用呢?今天小编带大家详细地了解一下浪涌保护器的安装方法

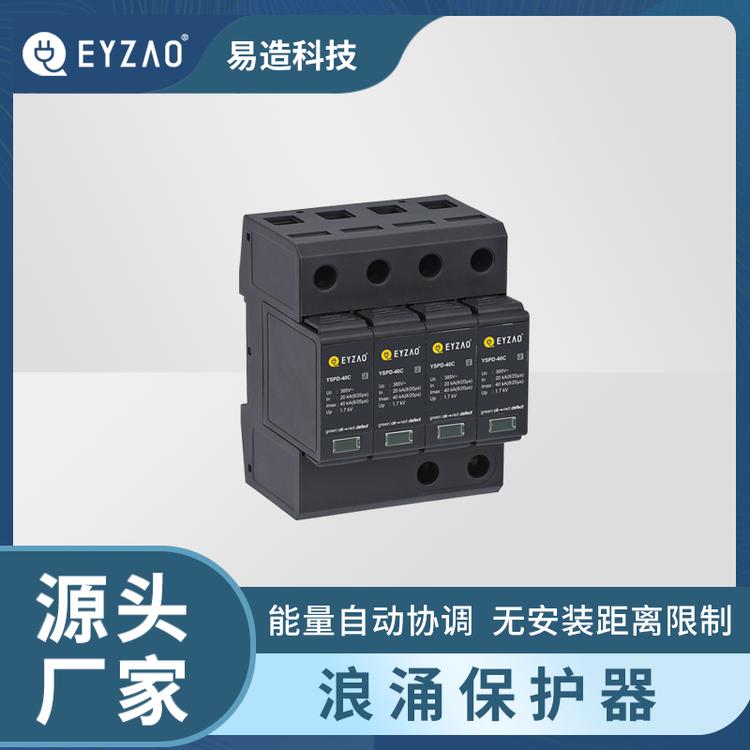

浪涌保护器的安装方法-源头厂家

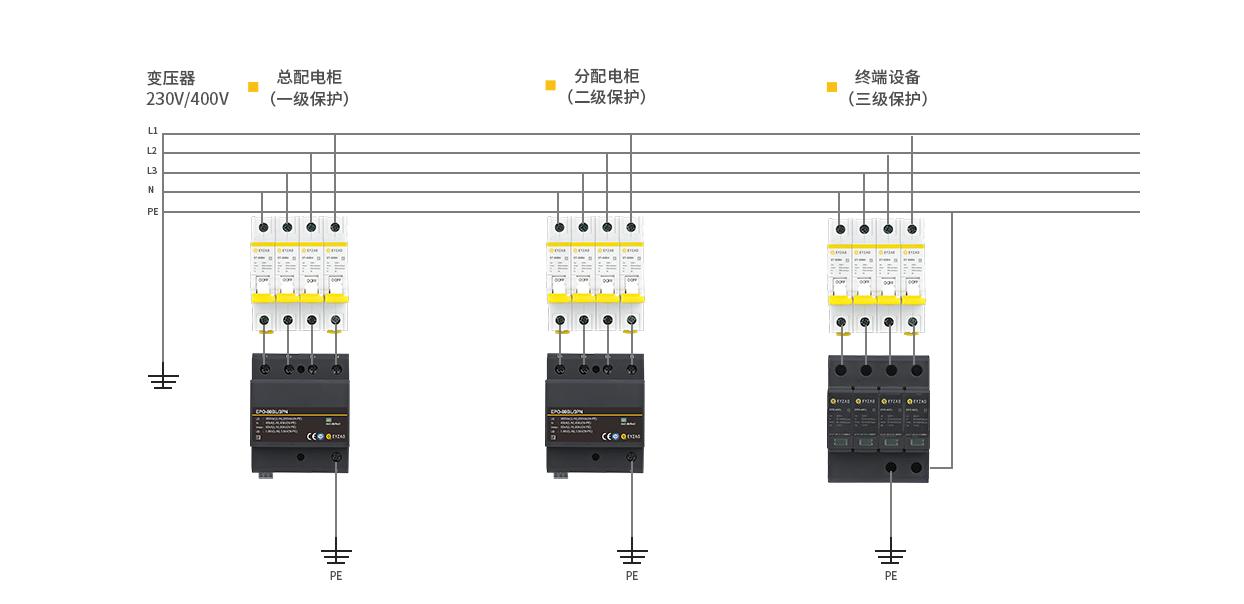

浪涌保护器的安装方法,在安装浪涌保护器之前,我们首先要保证必须在断电的情况下进行安装,保证人身安全。在浪涌保护器安装时,要确定浪涌保护器是装在单相系统还是三相系统,以及它的接口位置。因此,我们要识别电源防雷器上面的一些字母:L”、“N”、“PE”,这些字母被印在防雷器的外壳上,很容易找到,它们分别表示:火线、零线、和接地。然后,我们要找到配电箱内的空气开关,一般配电箱里面安装防雷器都是装在空气开关的后面。最后,我们要将 防雷器与被保护设备并联于系统中,具体连接方法是:将电源线分别接入防雷器“L”、“N”接线孔,从PE ”接线孔引出接地线连接到防雷接地母线(如下图)。


浪涌保护器的安装方法


二、在接线前要确认接入导线的截面积符合国标要求

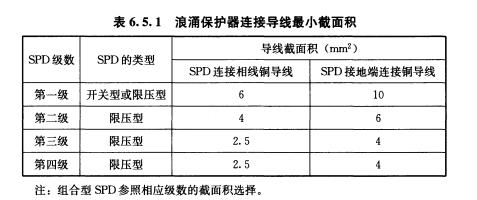

浪涌保护器的安装方法,以上是国标51348规定,一级SPD连接相线铜导线截面积不小于6m㎡,连接地线导线截面积不小于10m㎡。二级SPD连接相线铜导线截面积不小于4m㎡,连接地线导线截面积不小于6m㎡,这是国标的最低要求,我们在实际安装过程中,导线截面积一定要大于国标要求的截面积,才能确保防雷持续有效。(这里可以放入安装易造的实景图,如南曼的那些)


浪涌保护器的安装方法-截面积

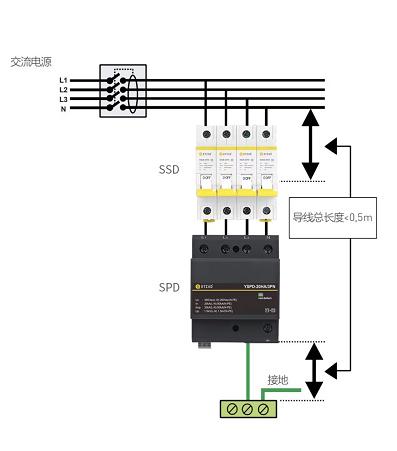

三、根据国标50343规定,与电涌保护器连接的导线应短而直,引线总长度不宜超过0. 5m。

四、浪涌保护器的安装方法,根据国标50343规定,在一条线路上要设置多级浪涌保护器时,还应考虑它们之间的能量协调配合。第5.4.6条规定:当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于10m,限压型浪涌保护器之间的线路小于5m时,在两级浪涌保护器之间应加装退耦装置。只有当浪涌保护器具有能量自动配合功能时,浪涌保护器之间的线路长度不受限制。(这里请加入易造没有链式技术,无需考虑安装距离的图片)


浪涌保护器的安装方法-导线长度


五、浪涌保护器的安装方法,注意检查所有螺丝是否已拧紧,以免因接触不良导致导线发热,影响电气性能。防雷器平时无需特别维护,只需定期检查导线连接是否松动,工作状态指示是否正常。其中需要注意的是,故障指示为红色的时候,表示内部出现故障,此时必须尽快更换浪涌保护器,避免造成生命财产损失。

浪涌保护器的安装方法,小编已经大致介绍了,至于浪涌保护器的具体安装操作,不同场景需要安装什么样的浪涌保护器等问题,欢迎来电咨询。
