防雷接地工程安装——三要点【易造防雷】

发布时间:2023-02-10 浏览量：1068 作者：易造科技-小贾

防雷接地是建筑电气安装的一项非常重要的工程，对建筑物本身和人身安全都是巨大考验，如果防雷接地施工不好，往后遭遇雷击，引起火灾，电器损坏都是极其可能发生的。所以，在我们在进行防雷接地工程安装时，一定要注意以下三点，请你跟着易造小编的步伐，来看一下。

防雷接地的安装要点1

防止直接雷击及感应雷的接地引下线应尽量利用自然导体。除了有特殊要求外，建筑物本身的防火梯、金属柱子、架及钢筋等都可利用作为接地引下线。构筑物的检修爬梯，如烟囱的爬梯等，如果有可靠的金属连接时也可作为接地引下线。在这种情况下所有的金属部分都应焊接，并在接缝处另加跨接线。当利用混凝土柱子中的钢筋作为引下线时，至少要有 4 根柱子，每根柱子要有两根主钢筋的接点是全部焊接的。作为接地引下线的自然导体如与大地相连，则可利用其本身作为接地体。

防雷接地的安装要点2

如自然导体作为接地体不符合接地电阻要求时，则须另加人工接地体，以符合接地电阻值的要求。如果作为接地引下线的自然导体不与大地相连时，则须焊接40mmX4mm扁钢作为接地引下线，然后再与接地体相连。接地引下线应以较短路径接至接地体，尽量少弯曲，并应避免采用直角和锐角，如万不得已必须弯曲时，弯曲开口处的距离不得大于弯曲部分弧长的1/10，以免在雷击时增加感应阻抗。接地引下线在接近地面处应便于检查，建议进行试验。

防雷接地的安装要点3

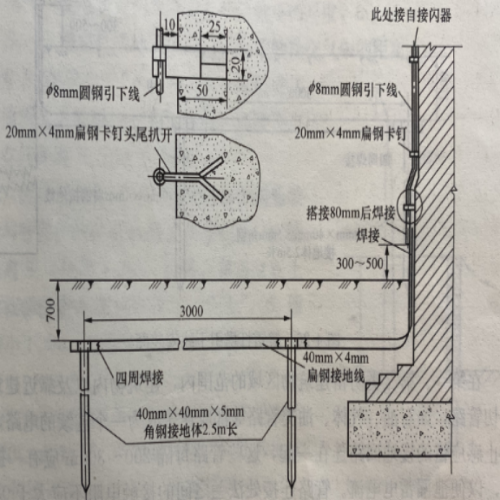

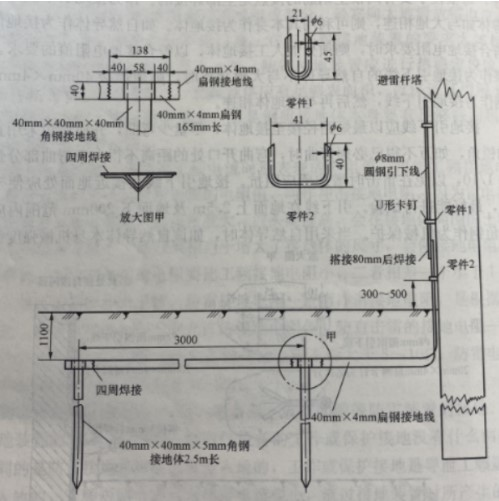

引下线在地面上2.5m及地面下200mm 范围内应采用角钢作为机械保护。当采用自然导体时，如该自然导体本身机械强度很强(如金属爬梯)或本身已有保护(如混凝土柱内的钢筋)，则不必进行机械保护。采用人工接地引下线时，一般可用直径为 8mm的圆钢，每隔1~1.5m用卡钉固定，到离开地面300~500mm处再与 40mmx4mm扁钢接地线相焊接。焊接处当焊接好后应用钢丝刷刷干净，然后涂上漆;而后将接地引下线的地上部分全部涂漆。由建建筑物及避雷杆塔的引下线装置如下图

在第1、第2类防雷建筑物区域的范围内，建筑物内以及靠近建筑物的一切管路，如石油、气体、油类管路等都应连接成为一个连续的电路，并和防止感应雷的接地回路连在一起，这些管路每隔 200~300m应有一接地装置，以便泄漏雷电电流。管路连接处法兰之间的接触电阻不应大于 0.30Ω，一般只要把法兰的螺栓拧紧就可达到这个数值，不必增设跨接线。如果管路在桥台或平台上平行安装敷设，若管子间距离小于 100mm时，应沿管长每隔20m 把管子连接起来。各种型式的彼此相靠近的管子，在管子间距离小于100mm的地方，须把它们连起来成为互相连通的电路。

小编想讲的防雷接地工程安装要点就是上面三点，大家在看到后，一定要注意，为自己的安全护航。

-END-

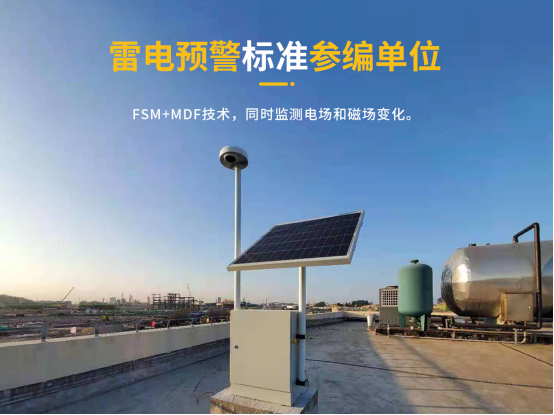

易造EW3.0雷电预警系统（大气电场仪）的主要优势：
