浪涌保护器（SPD）选用的注意事项-值得一看【杭州易造】

发布时间:2022-04-07 浏览量：1746 作者：易造科技-小易

浪涌保护器（SPD）时要根据应用环境、被保护设备类型及线路特点等因素进行选用。【易造】根据以往服务客户的经验，总结出浪涌保护器选用的注意事项主要有：

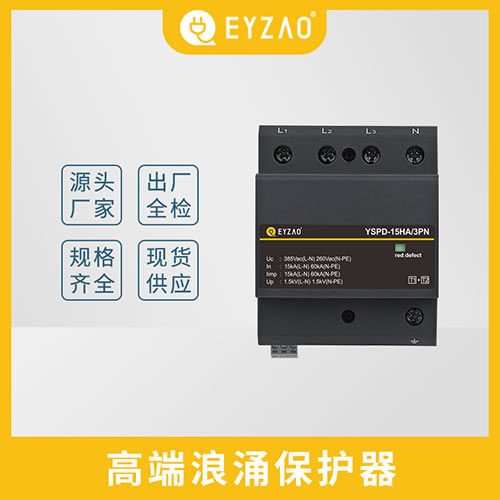

浪涌保护器选用-出厂全检

一、浪涌保护器应用环境因素

（一）工作频率及电压

浪涌保护器选用，常用的浪涌保护器（SPD）要求电源电流的工作频率为48～62Hz。持续施加在浪涌保护器（SPD）的接线端子间的电压不应超过其zui大持续工作的电压。

（二）海拔、温度及湿度

浪涌保护器选用，目前浪涌保护器的多数据技术参数是在试验室获取的，因此，对于浪涌保护器在高海拔高寒地区的应用没有给出具体的说明。通常要求海拔不超过2000米，工作温度正常范围是-5～40℃，极限范围是-40～70℃；同时要求相对湿度在室温下应为30%～90%。对置于异常使用条件下的浪涌保护器，在设计和使用中可能需要进行特殊考虑，应引起重视，如对置于日光或其他射线下的户外型浪涌保护器和高寒地区的浪涌保护器，应附加技术要求。

二、浪涌保护器的用途

合理选择使用浪涌保护器的目的是保护用电设备避免瞬态过电压的侵害。但由于用电设备所在线路类别不同，有的是电源线路，有的是信号线路，还有的是天馈线路，因此，对浪涌保护器的安装位置、对用电设备的保护要求也不同。实际应用中需要安装不同类型或参数的浪涌保护器，并且在不同级的浪涌保护器之间还存在着配合，必须根据实际要求来选择合适的浪涌保护器。

三、浪涌保护器的保护水平及相关参数

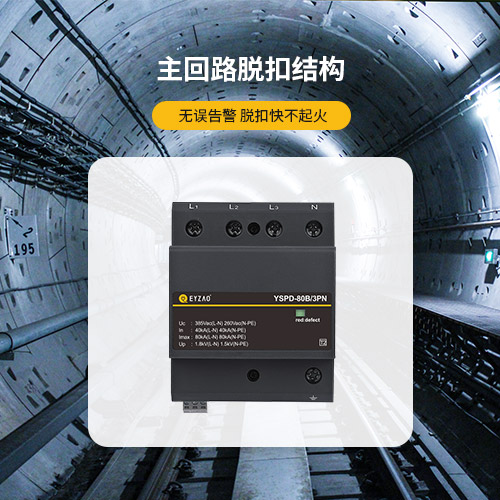

通常在浪涌保护器选用时，浪涌保护器在满足选择要求的基础上有一条原则是保护水平Up必须小于被保护设备的冲击耐受电压Uw，以保证被限制后的电压小于设备的绝缘强度，可靠地保护用电设备。浪涌保护器zui大可持续运行电压要大于系统电压，对于间隙式浪涌保护器，应有足够的续流熄火能力，用以保证在浪涌电流衰减之后，在系统电流的第1个过零点电弧熄灭。浪涌保护器应该有足够放电能力来保证雷电流泄放到大地中，不会因此引起人员的伤亡和设备的损坏，不会明显地影响浪涌保护器本身的性能，并且电压和电流不会超过下一级浪涌保护器的放电能力。浪涌保护器的频率范围应满足使用要求，特别是天线馈线回路的频率非常高，更值得注意。脱扣装置可及时切断浪涌保护器回路。

四、浪涌保护器的级联配合及耦合效应

浪涌保护器选用应注意相互配合和低压电缆的耦合效应。如果离上级浪涌保护器安装得太近，可能会比上级浪涌保护器运行得更早，从而承受上级浪涌保护器承受的高能量，从而可能导致过载和老化，从而失去保护效果，甚至出现故障。然而，由于雷电流和系统产生的电涌电流相对较大，低压电缆的阻抗可以承受部分电压降，有时可以保证两级浪涌保护器之间的配合。当开关浪涌保护器与限压浪涌保护器级别配合时，两级浪涌保护器之间的电缆长度大于等于10米，通常可以满足配合要求；如果是两级限压浪涌保护器级别配合，电缆长度不得小于5米，否则应串联退耦扼流圈(电感)。如果电感太小，下级浪涌保护器会过载，一般10μH就能满足要求。浪涌保护器的安装位置被保护设备应尽可能近，距离不超过15米，特别是安装时，浪涌保护器两端的连接线长度不得超过0.5米。

-End-
