防雷器(Surge protection Device)是电子设备雷电防护中不可缺少的一种装置，过去常称为“避雷器"或"过电压保护器"英文简写为SPD。防雷器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。

防雷器工作原理

防雷器的类型和结构按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。用于防雷器的基本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。

防雷器工作原理

一、SPD的分类：

1. 按工作原理分：

（1）开关型：其工作原理是当没有瞬时过电压呈现为高阻抗，但一旦响应雷电瞬时过电压时，其阻抗就突变为低值，允许雷电流通过。用作此类装置器件有：放电间隙、气体放电管、闸流晶体管等

（2）限压型:其工作原理是当没有瞬时过电压时为高阻扰，但随电涌电流和电压的增加其阻抗会不断减小，其电流电压特性为强烈非线性。用作此类装置的器件有:氧化锌、压敏电阻、抑制二极管、雪崩二极管等。

（3）分流型或扼流型

分流型:与被保护的设备并联，对雷电脉冲呈现为低阻抗，而对正常工作频率呈现为高阻抗。

扼流型:与被保护的设备串联，对雷电脉冲呈现为高阻抗，而对正常的工作频率呈现为低阻抗。

用作此类装置的器件有:扼流线圈、高通滤波器、低通滤波器、1/4波长短路器等。

2．按用途分:

（1）电源保护器:交流电源保护器、直流电源保护器、开关电源保护器等。

（2）信号保护器:低频信号保护器、高频信号保护器、天馈保护器等。

防雷器工作原理

总而言之，防雷器也称为浪涌保护器、电涌保护器等，主要是用来限制瞬态过电压的，其工作原理主要有两种:

电压开关型浪涌保护器在无浪涌时呈现高阻抗，当出现电压浪涌是突变为低阻抗。这类保护器可以将过电压降低到接近零值，但必须具有较大的通流能力。用作这类浪涌保护器的常见器件有效放电间隙，气体放电管，晶闸管和三端双向可控硅元件等。

限压型浪涌保护器在无浪涌时呈现高阻抗，但随浪涌电流和电压的增加其阻抗会不断减小。这类保护器在通过浪涌电流时会呈现一定的电压，称为残压或钳位电压。用作这类浪涌保护器的常见器件有金属氧化物压敏电阻和瞬变电压抑制二极管等。

-End-

易造防雷浪涌保护器（防雷器）的主要优势：

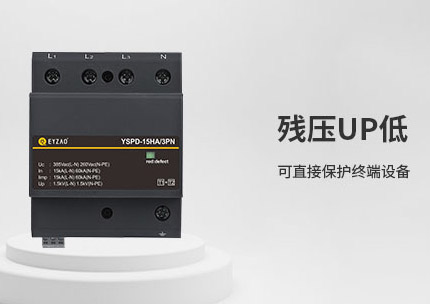

易造复合型浪涌保护器，20年设计寿命，小体积大通流，低残压、高TOV耐受1800V；MG串联技术，0漏流0续流；密封型结构无外泄电弧，不起火。

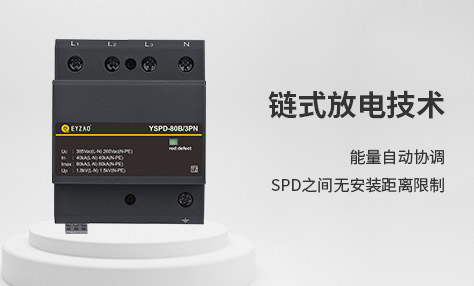

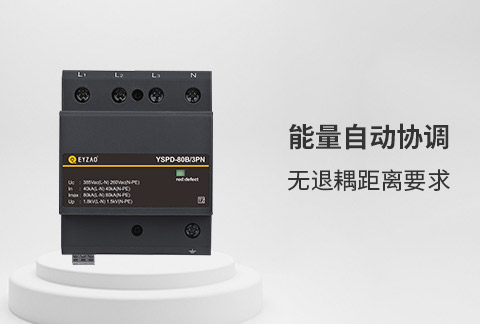

易造电涌保护器采用链式放电技术，实现了SPD的能量自动协调功能，安装时无需考虑两级SPD间的距离，第二级SPD可以直接安装于第一级SPD后端，安装更方便！

易造浪涌保护器外壳采用PA66高阻燃绝缘材料，符合UL94V-0 RoHS REACH，一体化设计防震防潮耐高温，易造电涌保护器广泛应用于电力、新能源、通讯、建筑、轨道交通、石油石化等多个领域。

杭州易造是浙江省科技型企业，高品质防雷设备生产厂家,拥有全套风电浪涌保护器生产技术。主要生产一级浪涌保护器、二级浪涌保护器、三级电涌保护器、信号防雷器、直流防雷器、风电浪涌保护器等全系列防雷模块，产品通过了UL、CSA、TUV、CQC、CE等权威认证，1500+规格型号，可满足所有低压设备的电涌防护要求。
