关于浪涌保护器的配置，国标GB50057和GB50343里面有详细的说明，但是在实际的项目中，会碰到一些复杂的现场情况，不知道如何去配置浪涌保护器，而国标上也没有详细说明。下面，小编选取了两种较常见低压防雷浪涌保护器规格型号参数选型的现象并予以解答，希望能给大家带来一些有益的参考：

1、低压防雷浪涌保护器规格型号参数选型-一级浪涌保护器

（1）国标GB 50057 -2010第4.2.1第8条：在电源引入的总配电箱处应装设 I级试验的电涌保护器。浪涌保护器的电压保护水平值应小于或等于 2.5kV。每一保护模式的冲击电流值当无法确定时，冲击电流应取等于或大于 12.5 kA。

（2）国标GB 50057 -2010第4.3.8第4条：在电气接地装置与防雷接地装置共用或相连的情况下,应在低压电源线路引入的总配电箱、配电柜处装设 I级试验的浪涌保护器。浪涌保护器的电压保护水平值应小于或等于 2.5kV。每一保护模式的冲击电流值，当无法确定时应取等于或大于 12.5 kA。

2、低压防雷浪涌保护器规格型号参数选型-二级浪涌保护器

（1）国标GB 50057 -2010第4.5.4第3条：在配电箱内应在开关的电源侧装设II级试验的浪涌保护器，其电压保护水平不应大于2.5kV，标称放电电流值应根据具体情况确定。

（2）国标GB 50057 -2010第6.4.5第2条：靠近需要保护的设备处，即LPZ2或更高区的界面处，当需要安装浪涌保护器时，对电气系统宜选用II级或III级试验的浪涌保护器。

三、低压防雷浪涌保护器规格型号参数选型-多级别浪涌保护器

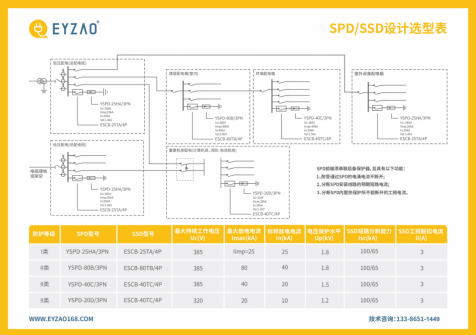

（1）国标GB 50343 -2012第5.4.3的第3条规定：进入建筑物的交流供电线路，在线路的总配电箱等LPZ0A或LPZ0B与LPZ1区交界处，应设置I类试验的浪涌保护器或II类试验的浪涌保护器作为第一级保护，在配电线路分配电箱、电子设备机房配电箱等后续防护区交界处，可设置II类或III类试验的电涌保护器作为后级保护；特殊重要的电子信息设备电源端口可安装II类或III类试验的浪涌保护器作为精细保护。使用直流电源的信息设备，视其工作电压要求，宜安装适配的直流电源线路浪涌保护器。

（2）GB50343-2012第5.4.3.10：在一条线路上设置多级电涌保护器时，应考虑他们之间的能量协调配合。第5.4.3.6规定：当电压开关型浪涌保护器至限压型电涌保护器之间的线路长度小于10m，限压型浪涌保护器之间的线路小于5m时，在两级电涌保护器之间应加装退耦装置。当浪涌保护器具有能量自动配合功能时，浪涌保护器之间的线路长度不受限制。

更多低压防雷浪涌保护器规格型号参数选型，立即即咨询获取更多详情
