新标准GB/T18802.11-2020中SPD电涌保护器的参数变化(二)【杭州易造】

发布时间:2022-03-26 浏览量:435 作者:易造科技-小褚

新版GB/T18802.11-2020对于老版标准进行了一些升级,通过上篇文章的介绍,相信读者对于T1和T2级SPD试验中In与Imax测试要求变化有所了解。今天,小编接着上期的介绍给大家讲讲新版标准里SPD电涌保护器的其他参数变化。

1、新参数Umax

这个电涌保护器的参数称为确定电气间隙电压,这个电压的高低确定是根据电压保护水平实验中得到的最大电压值确定的。本参数是间接试验参数,不做直接判定。所以,如果T2级浪涌保护器声称了Imax,那么在整个过程中Imax下所测得残压即为最大的冲击电压值,那么Umax也会相应的提高。需要注意的是,电涌保护器的Umax不是保护水平,不会测试到In截止。Umax的提高会使电气间隙判定值相应得到提高。


GB/T18802.11-2020中SPD电涌保护器

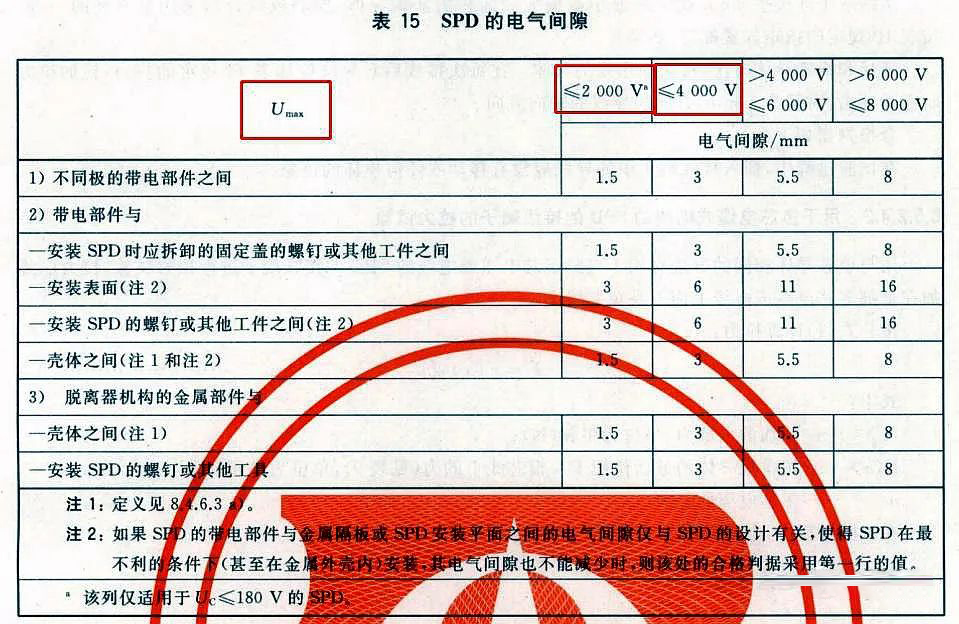

举个例子,根据标准中表15的判据,如果一个385V的In=60kA以上T2级电涌保护器没有标称Imax的时候,In下最大残压在2.6kV左右,此电压值即为Umax;但如果标称了Imax,就要以120kA冲击下残压为依据,此时如果超过4kV,那么该SPD的电气间隙要求就会进入到下一个档,即大于4000伏这一档。


GB/T18802.11-2020中SPD电涌保护器


2、剩余电流(残留)IPE进行了修改

新标准中电涌保护器剩余电流的测试是需要SPD按照制造商的说明书连接,并施加参考电压Uref,然后测试PE端流过的电流,这与老标准中的残留是不一样的。一是施加的电压为参考电压Uref,不是UC;二是要按说明书连接,如果是TT或TN制式,就需要将一组SPD试品的所有端子L1、 L2、 L3、 N和PE全部接入到测试电源中,并且施加三相交流参考电压,此时三相电压的相位成120度,那么在PE线中测得的残余电流将会是一个矢量和,远小于单相交流电L、N、PE制式中的残流值。


GB/T18802.11-2020中SPD电涌保护器

新标准GB/T18802.11-2020SPD测试内容修改,传递出了一个信号,那就是国家对电涌保护器的质量要求是越来越高了,对我们的社会来说是件大大的好事!



-End-
