海陆风电防雷解决方案-风电浪涌保护器的选择【杭州易造】

发布时间:2022-02-26 浏览量：1595 作者：易造科技-小褚

海陆风电防雷解决方案-风电浪涌保护器的选择，风能作为当前技术最成熟最具备规模开发条件的可再生洁净能源之一，风力发电为人与自然的和谐发展带来了巨大的机会。由于风力发电机组是在自然环境下工作，不可避免的会受到自然灾害的影响，雷击就是最为突出的问题之一。

海陆风电防雷解决方案-风电浪涌保护器的选择

海上风电和陆地风电的风力发电机组安装位置容易遭受雷击，由大量敏感的电子元件集成，昂贵的造价和维护成本决定了它对雷电防护系统的强烈需求，易造为风力发电提供了全面而又高效的海陆风电防雷解决方案。

风电系统设备的雷电及过电压保护

1.雷电对风力发电系统设备的影响

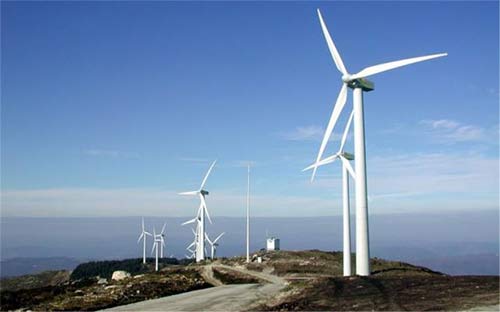

a.直击雷：风力发电站通常会建在空旷的高原或者海上，通常为雷电多发区，所以雷电很可能直接击中风力发电设备，造成设备的损坏，从而无法发电。

海陆风电防雷解决方案-风电浪涌保护器的选择-直击雷

b.感应雷：远处的雷电闪击，由于电磁脉冲空间传播的缘故，会在风力发电设备内部以及变压器产生浪涌过电压，损坏电气设备。

2.风电设备的系统组成

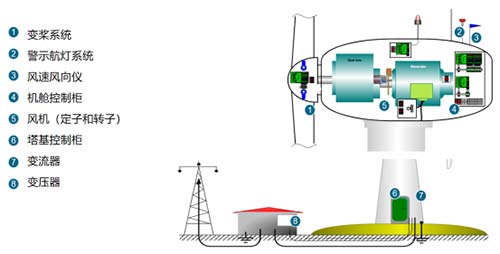

一套完整的风力发电设备包含了变桨系统、警示航灯、风速风向仪、机舱控制柜、风机定子和转子、塔基控制柜、变流器、变压器等。

风电浪涌保护器的选择-风电设备的系统组成

3.风电设备防护

海陆风电防雷解决方案-风电浪涌保护器的选择，根据IEC62305系列标准以及IEC61400-24对风机各个特殊部位的保护要求，确定风能发电系统进行防雷分区以及SPD的安装和选用，必须要考虑:

（1）雷电防护区域(LPZ0…3)

（2）SPD符合的测试电流波形(8/20us波形和10/350us波形等)

（3）电压保护水平(SPD的UP值)

（4）供电系统电压及制式(230/400V和400/690V/1000V系统TN和TT等)

（5）谐波干扰等

依据标准

（1）IEC62305《雷电防护》系列标准

（2）IEC61312《雷电电磁脉冲的防护》

（3）IEC61400-24《风力发电系统的防雷》

（4）IEC61643-11《接至低压配电系统的电涌保护器》

（5）GB50057《建筑物的防雷设计规范》

易造风电防护方案

1.风电用SPD特点

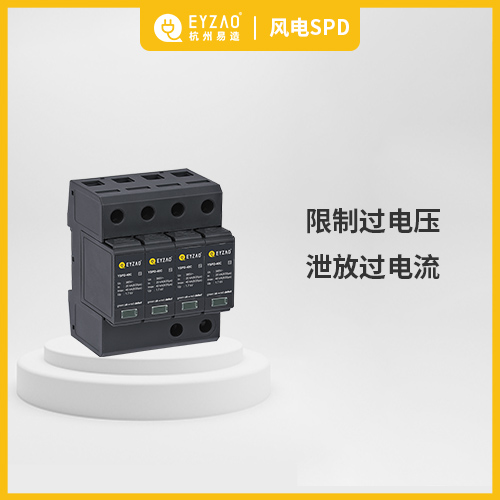

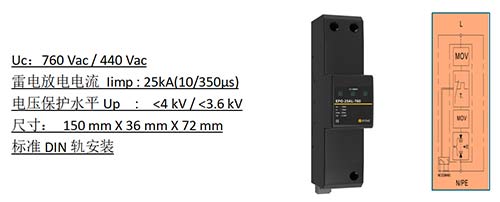

海陆风电防雷解决方案-风电浪涌保护器的选择，采用了MG串联技术的复合型1级SPD，持续工作电压达760 Vac，且具有无续流、故障安全脱离和谐波耐受高达1.8 kV等优点，适用于风力发电系统的电机转子侧、变压器低压侧和配电柜网侧的保护。

风电浪涌保护器的选择-SPD特点

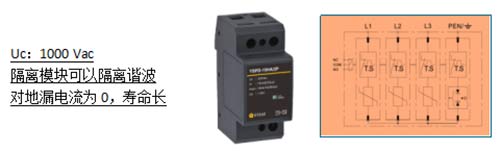

海陆风电防雷解决方案-风电浪涌保护器的选择，对于发电机转子侧的过电压保护，如果SPD依然按照常规方法和思路选择SPD的参数，则存在较大的安全隐患。易造风力发电机转子侧专用SPD防震可插拔，采用特殊的隔离模块(静态动作电压2000V左右) 可以很好的解决转子侧谐波过电压对SPD造成的使用寿命和燃烧等安全隐患问题。

风电浪涌保护器的选择+对地漏电流为0 寿命长

2.易造风电防雷解决方案

（1）变桨系统：防震可插拔模块化电源SPD，适用于TN系统；超薄9mm信号SPD可在线检测。

（2）警示行灯：防震可插拔模块化电源SPD，适用于TN系统。

（3）风速风向仪：防震可插拔模块化电源SPD，适用于TN系统；超薄9mm信号SPD可在线检测。

（4）机舱控制柜：防震可插拔模块化电源SPD，适用于TNC和TT系统。

（5）风机（定子和转子）

海陆风电防雷解决方案-风电浪涌保护器的选择

风机定子侧：风电专用1000V防震可插拔模块化二级电源SPD，适用于TNC和IT系统。

风机转子侧：风电专用400/690V系统，带2000V的隔离模块，有效避免系统的谐波干扰。

（6）塔基控制柜：防震可插拔模块化电源SPD，适用于TNC系统；超薄9mm信号SPD可在线检测。

（7）变流器：防震可插拔模块化电源SPD，适用于TNC和TNS系统。

（8）变压器：紧凑复合型1级SPD，适用于IT，TNC系统。

-End-

易造防雷浪涌保护器（防雷器）的主要优势：

易造复合型浪涌保护器，20年设计寿命，小体积大通流，低残压、高TOV耐受1800V；MG串联技术，0漏流0续流；密封型结构无外泄电弧，不起火。

易造电涌保护器采用链式放电技术，实现了SPD的能量自动协调功能，安装时无需考虑两级SPD间的距离，第二级SPD可以直接安装于第一级SPD后端，安装更方便！

易造浪涌保护器外壳采用PA66高阻燃绝缘材料，符合UL94V-0 RoHS REACH，一体化设计防震防潮耐高温，易造电涌保护器广泛应用于电力、新能源、通讯、建筑、轨道交通、石油石化等多个领域。

杭州易造是浙江省科技型企业，高品质防雷设备生产厂家,拥有全套风电浪涌保护器生产技术。主要生产一级浪涌保护器、二级浪涌保护器、三级电涌保护器、信号防雷器、直流防雷器、风电浪涌保护器等全系列防雷模块，产品通过了UL、CSA、TUV、CQC、CE等权威认证，1500+规格型号，可满足所有低压设备的电涌防护要求。
