一、适用范围本文件适用于油气储存企业在役大型地上常压储罐(公称直径大于或等于30m或公称容积大于或等于10000m²的储罐，不含低温储罐)紧急切断阀的改造。

　　二、标准依据GB 50074石油库设计规范GB 50737石油储备库设计规范AQ 3053立式圆筒形钢制焊接储罐安全技术规程SH/T3184石油化工罐区自动化系统设计规范SH/T 3005石油化工自动化仪表选型设计规范

　　三、技术要求：

　　(一)安装位置

　　1.所有与储罐直接相连的工艺物料进出管道上均应设置紧急切断阀。

　　2.紧急切断阀应设置在储罐与柔性连接之间，并采取防止水击危害的措施。

      (二)执行机构紧急切断阀的执行机构可采用气动型、液压型或电动型，并应分别满足下列要求：

　　1、气动执行机构故障模式应为FC(故障关),并采取火灾安全保护措施。当采用单作用弹簧复位式气动执行机构时，应满足SH/T3005-2016第10.3.6.7条的要求；当采用双作用气动执行机构时，应满足SH/T3005-2016第10.3.6.14条的要求。

　　2、液压型执行机构的故障模式应为FC(故障关),应保证在火灾状态下阀门可处于安全位置。

　　3、电动型执行机构应配备应急电源(如UPS、EPS、应急发电机组等),并采取火灾安全保护措施，满足SH/T3005-2016第10.3.7.11条的要求。

　　(三)阀体及电缆紧急切断阀的阀体应为铸钢或锻钢材质，密封结构采用耐火结构。电动执行机构的动力电缆和信号电缆应采取防火保护，可采用耐火电缆、直埋敷设、电缆沟充砂敷设、在耐火电缆槽盒或耐火保护管内敷设等一种措施或多种复合措施实现。

　　(四)开关时间紧急切断阀全行程关闭时间应满足工艺要求，自动关闭时间不宜超过180秒。

　　(五)关闭功能紧急切断阀应同时具备以下关闭功能：

　　1.液位超高联锁关闭进料切断阀。

　　2.通过阀门本体手动关闭切断阀。

　　3.在防火堤外手动按钮关闭切断阀。

　　4.在控制室内手动遥控关闭切断阀。

　　具体内容以正式官方文件为准!

-End-

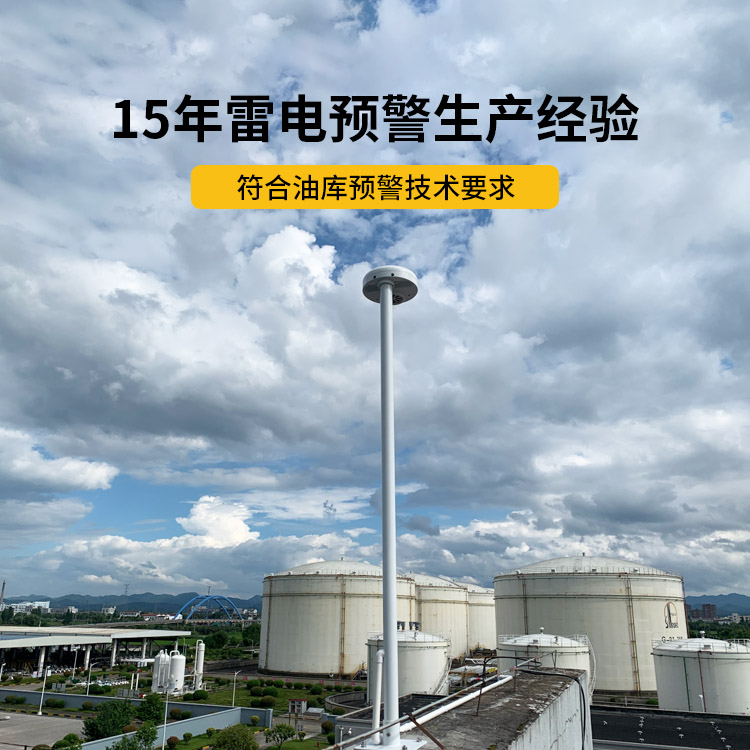

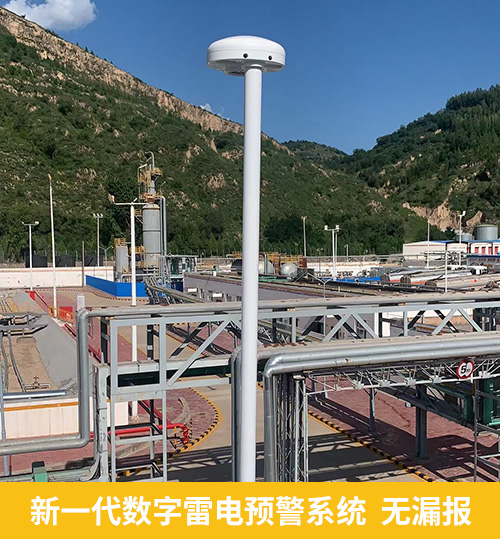

易造EW3.0雷电预警系统（大气电场仪）的主要优势：

      易造雷电预警系统采用FSM测量技术，可实时监测20km内的雷云变化,可以提前30分钟连续发出三级级雷电警报,断网断电时，预警信号也不断；采用IP65场磨式大气电场仪,耐腐蚀，精度高无零点漂移；量程≥300kv/m，雷电不漏报！

  易造雷电预警系统实现了远程标定功能，可根据用户当地气候环境的特点，实时调整优化算法，使雷电预警设备达到最优的预警效果。易造雷电预警系统探头5年质保,软件终身免费升级,免费安装调试，技术培训，易造为用户提供高标准的雷电预警解决方案！

        杭州易造是雷电预警国标编制单位,具有雷电预警设备15年的研发经验，拥有雷电预警平板实验室。易造EW3.0雷电预警系统荣获发明专利、外观专利、防爆认证，被广泛应用于储油基地、石油化工、旅游景区、气象观测、大型游乐场、高尔夫球场、港口码头、风电场等行业领域。易造雷电预警系统符合油库雷电预警要求。
