浪涌保护器接线图-20年经验沉淀技术精心绘制--易造防雷

发布时间:2022-02-17 浏览量:990 作者:易造科技-小褚

在我们生活中,根据不同的用电场合衍生出了许多不同的电源系统。电源系统除了常见的单相系统,还有三相系统。电源系统根据零线地线的设计又分为TN-C,TN-S,TN-C-S,TT和IT系统。那么浪涌保护器在不同的电源系统内是怎么接线的呢?今天,小编带大家详细地了解一下浪涌保护器的接线图


浪涌保护器的接线图-无安装距离限制

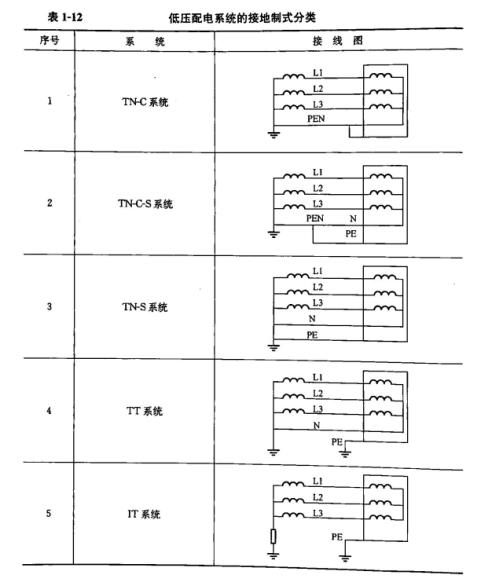

在了解浪涌保护器的接线图前,我们需要先对三相电源系统的种类有所了解。TN系统是生活中较为常见的电源系统,它又细分为TN-C,TN-S,TN-C-S系统。其中TN-C系统中,零线与地线合并为一条“PEN”线;TN-S系统中,零线与地线是分开的两条线;TN-C-S系统则是将两个系统合并,一半是TN-C系统,一半是TN-S系统。除了TN系统还有TT系统,TT系统中只有一条零线,其余部分直接接地,没有地线。IT系统则是将N线也简化成一个接地电阻,其余部分直接接地,既没有零线,也没有地线。在设计浪涌保护器的接线图前,我们应先确认电源系统的种类。


浪涌保护器的接线图

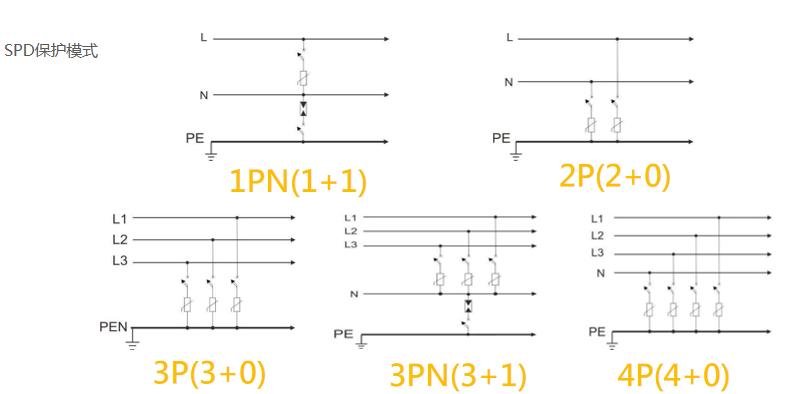

浪涌保护器的接线图,在确认好电源系统种类后,我们应当确定浪涌保护器的接线方法。浪涌保护器根据保护种类分为4P共模保护和3PN全模保护。其中4P共模保护指的是三条相线与一条零线上各接一个浪涌保护器,地线则是直接接地,该接法能提供对闪电的共模保护。3PN全模保护则是三条相线上各接一个浪涌保护器,在三条相线的干路上,再并联一个浪涌保护器。3PN在提供共模保护的同时,还能提供差模保护,更加的安全。


浪涌保护器的接线图


在确定了电源系统和浪涌保护器的接线方法后,就能画出适合的接线图了。希望大家在阅读完这篇文章后,能够顺利的设计出合适的浪涌保护器接线图。如果有其它相关的问题,欢迎来电咨询133-8651-1449。


-End-


易造防雷浪涌保护器防雷器主要优势

易造复合型浪涌保护器20年设计寿命,小体积大通流,低残压、高TOV耐受1800V;MG串联技术,0漏流0续流;密封型结构无外泄电弧,不起火。

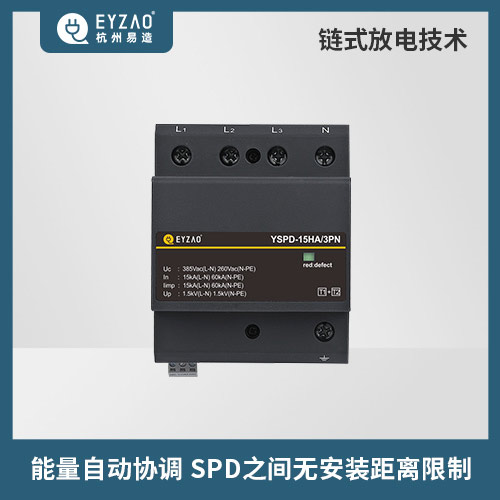

易造电涌保护器采用链式放电技术,实现了SPD的能量自动协调功能,安装时无需考虑两级SPD间的距离,第二级SPD可以直接安装于第一级SPD后端,安装更方便!


易造浪涌保护器外壳采用PA66高阻燃绝缘材料,符合UL94V-0 RoHS REACH,一体化设计防震防潮耐高温,易造电涌保护器广泛应用于电力、新能源、通讯、建筑、轨道交通、石油石化等多个领域。
