光伏直流防雷器的Y型接法-厂家告诉你【杭州易造】

发布时间:2022-01-31 浏览量：2559 作者：易造科技-小褚

光伏发电清洁环保，不会造成能源浪费，国家也在大力扶持，对于做光伏发电行业的工程师来说，防雷是需要非常重视的一环。在防雷器的选型上，往往会遇到一个问题，那就是市场上单P直流防雷器最大承受电压，达不到光伏上需要长期承受的高电压。这个问题怎么解决呢？小编今天就来给大家介绍下光伏直流防雷器的y型接法。

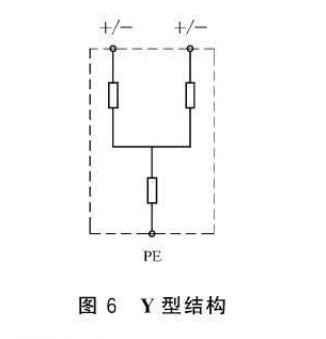

在光伏发电的光伏矩阵以及汇流箱的防雷设计时，我们往往会采光伏直流防雷器的y型接法，它能承受光伏发电的高电压能力。它是怎么做到的呢？如图1光伏Y型接法的直流防雷器内部结构所示，它是3P光伏直流防雷器组合而成。我们在连接时，一端接正极，一端接负极，一端接地，因此它相当于将2P的光伏直流防雷器串联进电路。虽然单P光伏直流防雷器只能做到900V，但是通过Y型接法，我们就可以把光伏直流防雷器的长期耐受电压做到了1800V。

除了光伏直流防雷器的y型接法，在GB18802.31中还提到了几种特殊接法，包括了I型结构、U型结构、L型结构、△结构、Y型结构，有了这几种特殊的接法，光伏发电中各种应用上的特殊要求都可以得到满足。如果各位读者在实际运用上需要特殊的光伏直流防雷器，欢迎来咨询。

-End-

易造防雷浪涌保护器（防雷器）的主要优势：

易造复合型浪涌保护器，20年设计寿命，小体积大通流，低残压、高TOV耐受1800V；MG串联技术，0漏流0续流；密封型结构无外泄电弧，不起火。

易造电涌保护器采用链式放电技术，实现了SPD的能量自动协调功能，安装时无需考虑两级SPD间的距离，第二级SPD可以直接安装于第一级SPD后端，安装更方便！

易造浪涌保护器外壳采用PA66高阻燃绝缘材料，符合UL94V-0 RoHS REACH，一体化设计防震防潮耐高温，易造电涌保护器广泛应用于电力、新能源、通讯、建筑、轨道交通、石油石化等多个领域。

杭州易造是浙江省科技型企业，高品质防雷设备生产厂家,拥有全套风电浪涌保护器生产技术。主要生产一级浪涌保护器、二级浪涌保护器、三级电涌保护器、信号防雷器、直流防雷器、风电浪涌保护器等全系列防雷模块，产品通过了UL、CSA、TUV、CQC、CE等权威认证，1500+规格型号，可满足所有低压设备的电涌防护要求。
