探秘光伏直流浪涌保护器的内部结构-值得一看【杭州易造】

发布时间:2022-03-30 浏览量：2564 作者：易造科技-小褚

光伏发电以清洁高效的发电方式，逐渐在新能源行业占据越来越大的比重。在防雷设计上，对于光伏系统我们也会采用特殊的光伏直流浪涌保护器来保护相关设备的运行安全。今天，小编就带大家来好好了解一下光伏直流浪涌保护器的内部结构。

易造光伏直流浪涌保护器通常安装在光伏系统中的光伏模块，汇流箱，直流配电柜以及逆变器的直流侧。根据防雷分区它通常有Ⅰ级和Ⅰ+Ⅱ级两种浪涌保护器，根据它所要承受的光伏电压大小，通常分为200,600,1000,1200,1500等型号。虽然它有能够承受1500V光伏电压的型号，但是对于单P的浪涌保护器来说，通常情况下最多只能承受900V的光伏电压。那么它是怎么做到承受1500V的光伏电压的呢？

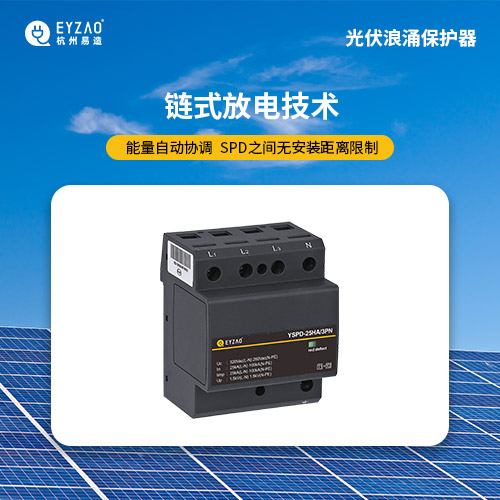

光伏直流浪涌保护器

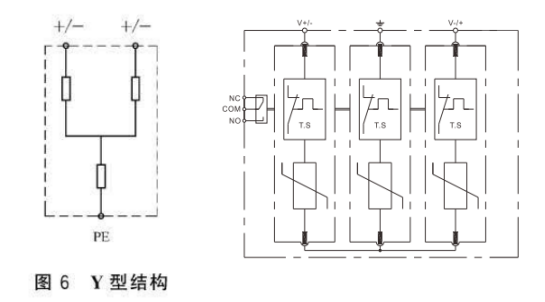

在光伏直流浪涌保护器的内部组成上，存在几种特殊结构，它们分别是Y型结构、U型结构、L型结构、△型结构。以Y型结构为例，它由3P组成，根据易造光伏直流浪涌保护器的原理图不难看出它的正负端间相当于有2P浪涌保护器串联，因此它的正负端能承受达到了1800V，满足了1500V的要求。如上右图所示是实际接线图，左边右边接电源正负端，中间1P接地。最左边还有一个遥信端子，用于监测浪涌保护器是否正常工作。有了这种特殊的Y型接法浪涌保护器，易造光伏直流浪涌保护器就能承受高压直流电，从而保护直流端的相应组成部分了。

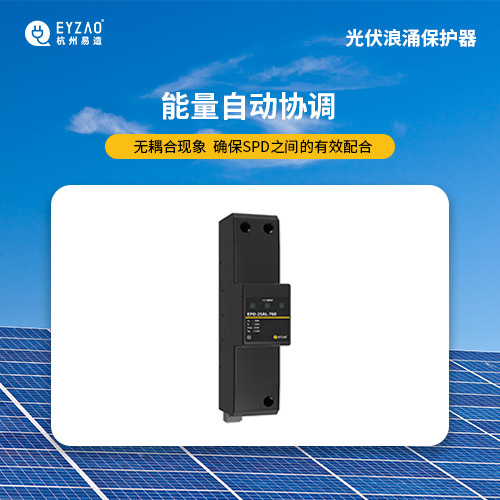

光伏直流浪涌保护器-能量自动协调

通过这篇文章的介绍，相信大家对于光伏直流浪涌保护器的内部结构有了清晰的了解，关于易造光伏直流浪涌保护器，您还想进一步了解，请咨询易造小编。
