雷电预警系统建设方案-雷电预警厂家提供-易造防雷

发布时间:2024-01-01 浏览量：1472 作者：易造科技-小古

通过对******有限公司4000万吨炼化一体化项目配套油库工程的前期调研分析,我们认为其传统防雷设施总体设计是比较安全可靠的,但不可排除依旧遭受雷击的风险，而其损失可能是我们很难承受的，如雷击造成的关键大型设备损坏或人生安全等事件。究其原因主要存在：户外系统的控制线和电源线的雷击感应、接地网阻值偏大、避雷器老化导致性能弱化或原始防雷设计等级不能应对强雷电防护等几方面可能。为了更好的防范和规避雷击可能造成的灾难，我们建议从以下几方面加以完善和改进：

(1)建立一套雷电预警系统，实施主动防雷。当系统发出雷电预警时：

I．提示现场工作人员应采取相应的主动防范措施，如在非执行任务时应主动切断电源、馈线接地等；如正要执行任务时可临时延迟（可能的话）。

II.积累雷电过程的场强数据，为雷电评估分析或提高雷电防护等级等提供科学依据。

(2) 建议每年进行一次防雷检测,如接地电阻等。

4.1 大气电场仪室外部分安装

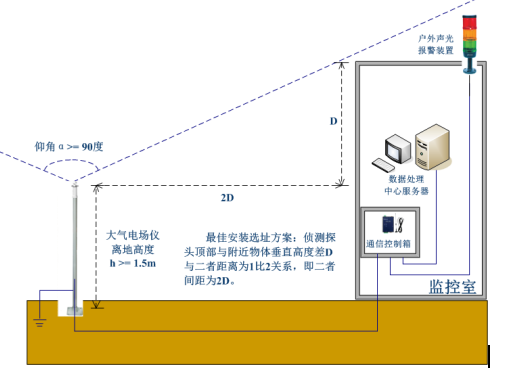

大气电场仪安装位置可根据实际现场条件进行选择。大气电场仪安装点选择的一般要求示意图如下：

大气电场仪

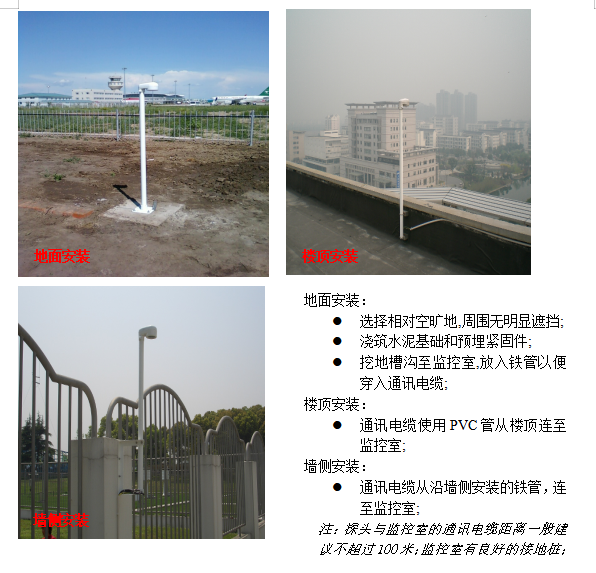

大气电场仪的探头安装在Φ50的圆支撑杆上，支撑杆底座一般应使用水泥灌注成面积不小于0.4平方米、厚度不小于30厘米的固定基础或固定于牢固的结构体上。大气电场仪探头通常安装实例如下图：


4.2电源、通信系统、室内控制箱的安装

大气电场仪设备通过4芯屏蔽电缆（2芯24V直流供电，2芯485通讯线）连接至监控室内的控制箱。控制箱使用交流电源（AC220V±10%，50±3Hz）供电，内部已配置直流电源、通讯控制器、及相关避雷器，控制箱应和室内接地系统良好连接。通讯控制器通过网线LAN连接或直接连接至监控电脑。控制箱一般安装固定于室内墙体或置于室外合适位置，安装实例如下图。

大气电场仪

4.3雷电预警系统建设

根据我们多年经验，一般库区的雷电预警系统中户外传感器大气电场仪探头建议选择安装于库区办公楼的顶部，其位置应露出顶棚1米以上；通信控制箱置于机房墙壁，控制箱上安装声光报警灯，当发生1、2、3级雷电预警信号时，自动显示黄色、橙色、红色信号灯；通信电缆线采用4芯屏蔽电缆线经由顶部桥架进入机房；监控软件安装于机房内计算机上（考虑系统稳定性，计算机建议独立专用）；安装调试结束后实现电场强度曲线实时跟踪显示、雷电声光报警、预警短信自动发送、预警事件查询与分析等功能。

-End-
