防雷设计中浪涌保护器的能量配合，在实际的工作生产中，我们时常会产生那么一个问题：我们究竟要安装几级浪涌保护器呢？浪涌保护器的参数我们究竟要选多大呢?不仅是各位读者，小编的许多客户有关这个问题经常会产生疑问。今天，小编就防雷设计上的能量配合谈谈内部防雷的设计方案要如何选择。

防雷设计中浪涌保护器的能量配合通常来说，对于一级浪涌保护器，它的主要作用我们称为泄流；对于二级浪涌保护器，它的主要作用我们称为限压。无论如何，它们最终作用就是要保证最终的残压，即保护电压水平Up要满足保护设备的耐压要求，不会对线路造成损害。

防雷设计中浪涌保护器的能量配合通常情况下，如果浪涌保护器的Up值和线路上的电阻电感压降之和△U的和不大于设备耐冲击电压的0.8倍，那么我们就可以说SPD与设备之间实现了能量配合功能。但是如果没有满足，那么我们就需要安装二级浪涌保护器。

除此之外，有时因为线路过长，SPD和设备间会有一段距离，因此雷电流可能在线路里激荡，产生反射波效应，在实际方案设计中还应该考虑最大振荡距离和最大耦合距离来决定安装几个浪涌保护器。

防雷设计中浪涌保护器的能量配合，除此之外，安装的两级浪涌保护器我们也应该考虑它们之间的能量配合问题，保证在实际工作时是一级浪涌保护器先导通工作，再是二级浪涌保护器导通工作。有关防雷设计上要考虑的能量配合小编大致介绍完了，如果对这方面有兴趣了解得更为深入或是对浪涌保护器间的能量配合产生兴趣，欢迎您随时来电咨询。

-End-

易造防雷浪涌保护器（防雷器）的主要优势：

易造复合型浪涌保护器，20年设计寿命，小体积大通流，低残压、高TOV耐受1800V；MG串联技术，0漏流0续流；密封型结构无外泄电弧，不起火。

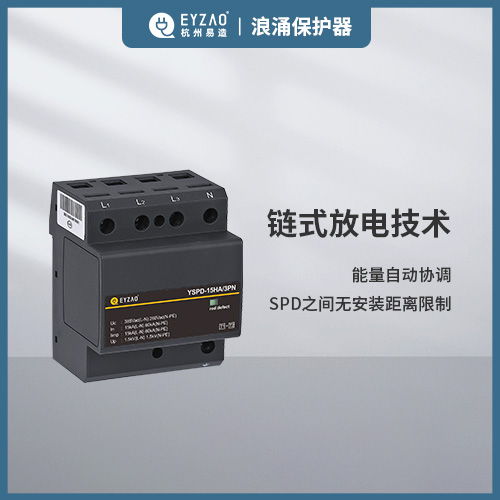

易造电涌保护器采用链式放电技术，实现了SPD的能量自动协调功能，安装时无需考虑两级SPD间的距离，第二级SPD可以直接安装于第一级SPD后端，安装更方便！

易造浪涌保护器外壳采用PA66高阻燃绝缘材料，符合UL94V-0 RoHS REACH，一体化设计防震防潮耐高温，易造电涌保护器广泛应用于电力、新能源、通讯、建筑、轨道交通、石油石化等多个领域。

杭州易造是浙江省科技型企业，高品质防雷设备生产厂家,拥有全套风电浪涌保护器生产技术。主要生产一级浪涌保护器、二级浪涌保护器、三级电涌保护器、信号防雷器、直流防雷器、风电浪涌保护器等全系列防雷模块，产品通过了UL、CSA、TUV、CQC、CE等权威认证，1500+规格型号，可满足所有低压设备的电涌防护要求。
