　　一、适用范围

　　本文件适用于油气储存企业大型在役储罐(公称直径大于或等于30m或公称容积大于或等于10000m3的储罐)关于物料进出口管道紧急切断阀的改造基本要求。新建储罐紧急切断阀应按现行的法律法规标准规范执行。

油汽库安装雷电预警系统-易造预警系统FSM测量技术，提前30分钟报警

　　二、标准依据

　　GB 50074-2014石油库设计规范

　　AQ 3053-2015立式圆筒形钢制焊接储罐安全技术规程

　　SH/T 3184-2017石油化工罐区自动化系统设计规范

　　SH/T 3005-2016石油化工自动化仪表选型设计规范

　　三、技术要求

　　(一)位置要求

　　切断阀应设置在与储罐所有相连的工艺管道上，储罐与柔性连接之间的位置。

　　(二)执行机构要求

　　切断阀执行机构可采用电动型、气动型或电液型，并应分别满足下列要求：

　　1.电动执行机构应设防火罩等防火保护。安装防火保护罩，防火保护罩应符合UL1709标准，能够在1093℃下，抵抗烃类火灾30分钟。

　　2.电动执行机构应按一级负荷供电。

　　3.气动执行机构切断阀故障模式应为FC(故障关)。

　　4.气动执行机构应为火灾安全型，火灾时可远程控制或自动关闭。当采用单作用弹簧复位式气动执行机构时，可在气缸或气缸气动管路上加装易熔塞，易熔塞的熔点不应高于250℃;当采用双作用气动执行机构及其附件时，首选加装防火保护罩，防火保护罩应符合UL1709标准，能够在1093℃下，抵抗烃类火灾30分钟。

　　5.电液执行机构应采用火灾安全型。

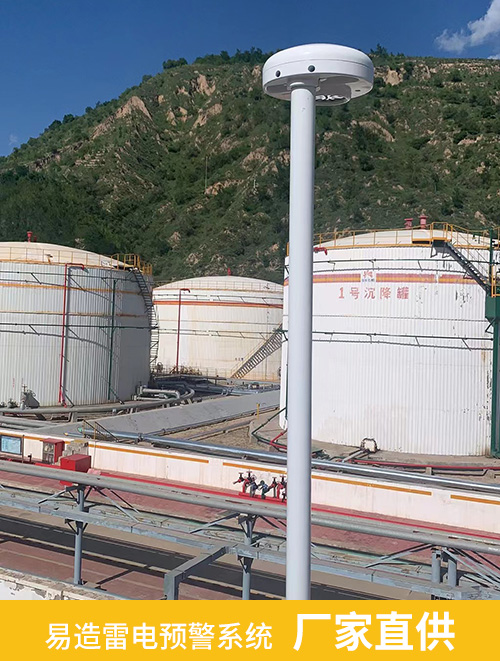

油汽库安装雷电预警系统-易造雷电预警系统厂家直供

　　(三)阀体电缆要求

　　切断阀至少应为铸钢材质，密封结构应采用耐火结构。电动切断阀的动力电缆和信号电缆应采用防火保护。可采用耐火电缆、直埋敷设、电缆沟充砂敷设、在耐火电缆槽盒或耐火保护管内敷设等措施实现。

　　(四)开关时间要求

　　切断阀全程关闭时间应满足工艺对关闭时间要求并不宜超过180秒，并应防止水击危害。

　　(五)关闭功能的实现方法

　　1.液位超限自动联锁关闭切断阀。

　　2.在控制室手动遥控关闭切断阀。

　　3.在防火堤外通过现场手动按钮关闭切断阀。

　　4.通过阀门本体手动关闭切断阀。
