地极保护器的作用-3分钟带你了解【杭州易造】

发布时间:2022-10-31 浏览量:99 作者:易造科技-小田

相信很多人不知道什么是地极保护器,事实上它还有其他“小名”,地极保护器也被称为雷电冲击装置、地电位平衡器或者是电压均衡器、火花隔离间隙。别看它名字这么多,地极保护器作用也是非常大的,其被广泛应用于各行各业!随着我国轨道交通的发展,目前地极保护器被大量用于DC1500V直流750V及以下牵引供电的城市轨道交通的高架区间。简单地说,电压均衡器作用是阻碍牵引供电系统杂散电流的地面泄漏,为雷电冲击电流提供地面泄漏的通道。

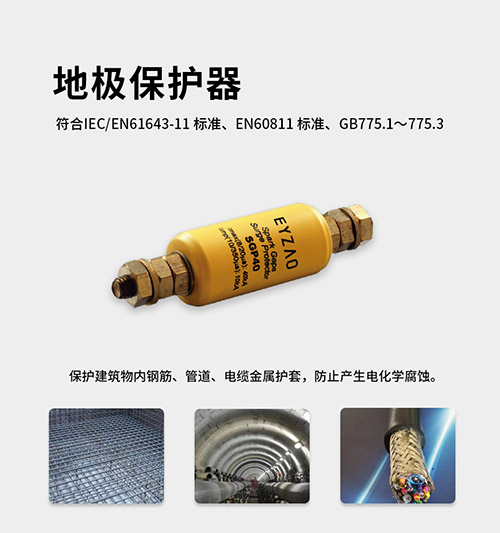

  地极保护器

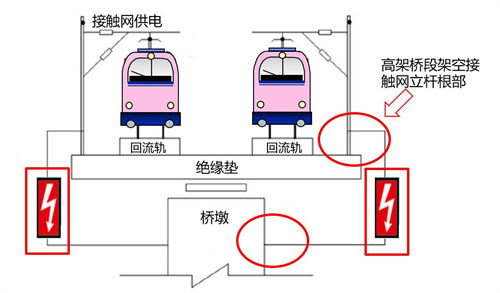

GB/T37317-2019《轨道交通直流架空接触网雷电防护导则》发布后,地极保护器的作用越来越受到人们的关注。因为在轨道交通中,由于轨道不能与道床完全绝缘,杂散电流会泄漏到道床和高架桥表面。为了避免杂散电流沿途泄漏到地面、桥墩结构钢筋、市政管道、电缆金属护套上,导致产生电化学腐蚀,所以必须防止杂散电流泄漏,当雷击架空接触网时,雷电电流必须迅速泄放到大地。


地极保护器



过去的做法是把接闪器与引下线连接起来,然后再与接地体直接连接,但是这样只考虑到了雷电流的泄放,无法兼顾到地铁杂散电流腐蚀防护的要求,导致两者只能选择一个。直到地极保护器的出现才解决了这个问题,因为有了地极保护器的作用,它可以阻碍牵引供电系统杂散电流对地泄漏,同时也为雷电冲击电流提供了对地泄放的通道,做到了两者的兼顾。


地极保护器-工作状态



那么地极保护器是如何工作的呢?它又是如何同时隔离杂散电流并释放雷电电流呢?

1地极保护器在非雷击状态之下,其始终处于高阻阻断的一个状态,会阻止杂散电流和系统短路电流通过自身向地面泄漏。因为钢轨电位限制装置的存在,当电位达到150V时,会触发限制装置的合闸,所以地极保护器的耐受电压至少为150V

2、一旦发生了雷击,地极保护器瞬间击穿动作,处于导通状态,雷电能量通过地极保护器向地面泄放,此时流过地极保护器的雷电流幅值可以高达50KA--100kA(10/350μs),其后地极保护器又迅速恢复到阻断状态。



地极保护器


如果你想要了解地极保护器作用的更多相关资讯,欢迎到杭州易造官网咨询!
