用于一级保护的火花间隙浪涌保护器-点击查看详情【杭州易造】

发布时间:2022-02-06 浏览量:361 作者:易造科技-小雷

用于一级保护的火花间隙浪涌保护器必须满足浪涌电压或浪涌电流的振幅和比能量方面的最高要求,因为它们应该保护免受直接雷击。在主配电的典型安装环境中,对短路耐受能力的要求往往非常高,为了能够满足这些要求,需要强大的技术,例如火花间隙技术。


用于一级保护的火花间隙浪涌保护器,



用于一级保护的火花间隙浪涌保护器,火花间隙的工作原理最初非常简单:将两个电极放置在彼此相距特定距离并形成绝缘状态(图 1)。如果两个电极之间存在电压,导致该空间中空气的介电强度(约 3 kV/mm)超过浪涌电压,则会形成电弧。与阻抗在千兆欧范围内的绝缘状态相比,电弧的阻抗非常低,因此,火花间隙两端的电压降也是如此。

这种特性非常适合作为一级保护,释放雷电流:火花间隙的残余电压越低,需要管理的能量输入就越低。关于阻抗的突然变化,因此也是火花间隙两端的电压差,非线性特性称为电压切换。低残余电压带来的一个显著优势是,由于电压高于规定的标称电压或最大连续电压,被保护设备的负载较低。对于较长的雷电流持续时间,火花间隙的残压很低,在被保护装置的最大持续电压范围内。

用于一级保护的火花间隙浪涌保护器,火花间隙通常封装在坚固的封闭钢制外壳中,因此在放电过程中,电弧产生的电离气体不会泄漏到环境中。此外,火花间隙经常被触发:它们有额外的布线来支持火花间隙的完全点火。这将电压保护水平限制在一个非常低的水平——明显低于基于空气介电强度产生的电压即使类型 1 SPD 的安装环境一般不需要,现代触发式火花间隙的电压保护水平通常处于最低过电压类别 I 的水平(基于系统的标称电压)。 图 1:封闭式火花间隙的等效电路



用于一级保护的火花间隙浪涌保护器-封闭式


用于一级保护的火花间隙浪涌保护器的一个特殊特性是连续电流熄灭能力Ifi。如果通过浪涌电压点燃火花间隙,则代表一种短路,为连接的电源网络驱动电流。因此,火花间隙必须能够在放电过程之后自行中断电源电流,而不会触发上游过流保护装置。顺序电流熄灭能力表明在何种情况下可以保证预期的短路电流安装位置。所以火花间隙必须能够做两件事:

从短暂的雷电流中释放大量能量

• 从强大的供电网络中独立消除连续电流



在雷电流经过时,最好的情况是火花间隙的阻抗非常低,以保持尽可能低的能量输入。然而,在连续电流的情况下,阻抗必须尽可能高,以确保快速消除。为了在可能的短路电流高达 100 kA 的供电网络上承受高达 50 kA 的雷电流幅值。因此,现在的火花间隙通常结构复杂,由许多单独的功能部件组成(图2)。

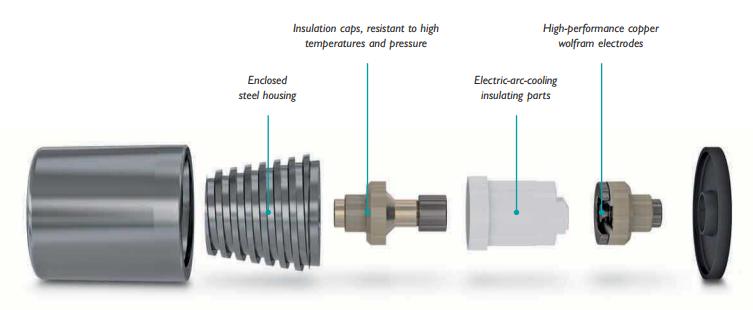

 用于一级保护的火花间隙浪涌保护器-组件



2:封闭式火花间隙的各个组件

以上是用于一级保护的火花间隙浪涌保护器的介绍,然而线路中,用于二级保护的浪保护器不能处理直接雷击,需要具有快速响应行为的放电技术,小编接下来继续为大家做介绍。
