我们经常看到电源3PN和4P的型号，很多人不明白他们之间的区别，比较困惑，今天易造小编来给大家介绍三相防雷器4P和3PN有什么区别。

防雷器4P和3PN有什么区别-NPE接线方式

图1

图1是三相电源防雷器3PN的接线图，可以看出3PN防雷器可以同时防护相对地，相对中性线（N线），中性线（N线）对地（PE线）3处的过电压，其保护性能比较全面。

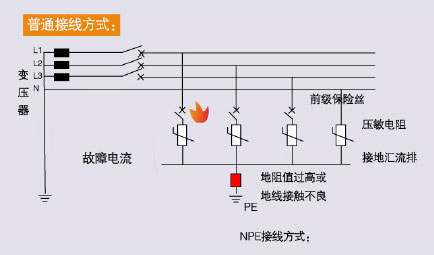

防雷器4P和3PN有什么区别-普通接线

图2

图2是三相电涌保护器4P的接线图，SPD直接连接在相线与地线之间，其回路阻抗主要是接地电阻，不同的地方接地电阻值会有差异。

当电网发生故障时，形成的故障电压长期高于电源防雷器的最大持续工作电压Uc,导致电涌保护器损坏产生回路故障电流。在接地电阻值过高或地线接触不良的情况下，流经4P浪涌保护器的短路电流很小，不足以使后备保护器断开，最后可能造成防雷器损坏或起火。

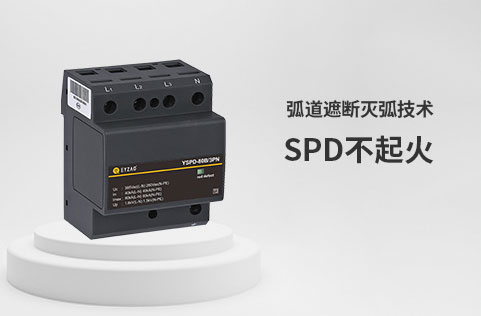

在电网发生故障时，3PN浪涌保护器即使在接地电阻值过高或地线接触不良的情况下，SPD接在相线与零线之间，回路阻抗主要来自变压器和供电电缆，阻抗低，故障电流很大，可让后备保护器迅速断开，从而防止SPD遭到损坏起火，所以3PN防雷器相对4P防雷器使用寿命会更长。

TT系统要求一定要安装3PN浪涌保护器。原因是TT系统中PE是连接在箱体外壳上，使用4P防雷器L到PE之间的电流会绕过RCD进入到TT系统后面的设备外壳中，应为设备外壳也是多点接地的，所以人一旦接触到设备外壳就会有触电风险，为了防止触电，所以TT系统应该使用3PN浪涌保护器。

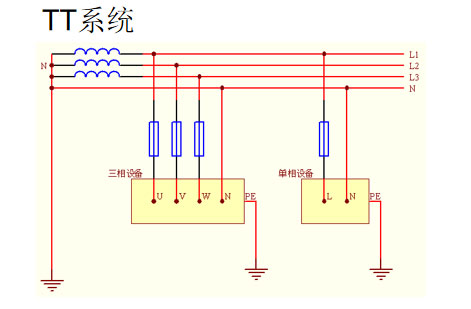

防雷器4P和3PN有什么区别-TT系统

综上，3PN结构的防雷器不会造成设备对地电压升高，而且也能防止触电，因此3PN比4P结构的三相电源SPD更安全也更加通用。因此，当设计人员在不知道如果选择浪涌保护器时，选择3PN结构的浪涌保护器是不会出错的。
