浪涌后备保护器的灭弧室需要放吗?它的作用是什么?-立即查看--易造防雷
目前市场上的浪涌后备保护器(SSD)种类繁多,产品内部的触头,气放管、线圈等三大器件都有设置,但是只有灭弧室,有些主流厂家没有放。那么,灭弧室到底要不要放呢?有些人认为,SSD内部气放管本身具备了灭弧功能,再放灭弧室就是多余的。下面易造小编就来和大家一起来分析探讨浪涌后备保护器(SSD)的灭弧室到底要不要放?它的作用是什么?
SSD内电弧产生的两个途径
1.气放管灭的是什么弧?
气放管是一个开关型的放电间隙,当雷电流经过气放管导通,气放管内部的惰性气体发生爆炸,从而把雷电流给释放掉,在能量释放过程中,气放管会产生电弧,因此气放管灭的是雷电流产生的电弧。
2.灭弧室灭的是什么弧?
SSD标准NB/T 42150明确提到了关于后备保护器额定短路分断能力的要求。当线路上出现雷电流或过电压时,浪涌保护器会迅速导通短路,导致后备保护器(SSD)的动静触头之间也发生短路,产生短路电弧,这个短路电弧就需要灭弧室来处理,如果SSD没有灭弧室,这个弧怎么灭呢?
因此灭弧室灭的是主回路当中产生的电弧,它和气放管内雷电流产生的弧是两个概念。
为什么有些后备保护器(SSD)没有放灭弧室,也没发生什么事故呢?
原因是浪涌后备保护器(SSD)的线圈线径很小,当我们给它施加50-100KA的短路电流时,线圈起到了限流的作用,因此在毫秒级短路分断时间内,瞬间通过后备保护器的电流只有400-500安培。
后备保护器线圈
因此我们平时在做完50或100KA短路分断能力测试后,拆开产品,发现里面还是干干净净的,好像根本没做过试验一样。如果单从设计环节来讲,只要把产品的内部结构做好了,不放灭弧室是可以的。

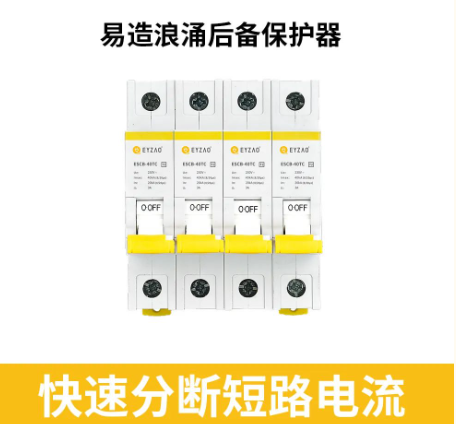

为什么易造后备保护器要放灭弧室呢?
根据国内一些权威实验室的试验数据证明,即使是结构设计完美的浪涌后备保护器,如果没有安装灭弧室,依然存在20%左右短路分断失败的情况,也就是说浪涌后备保护器(SSD)能够限流,但是它也有无法限流的时候。

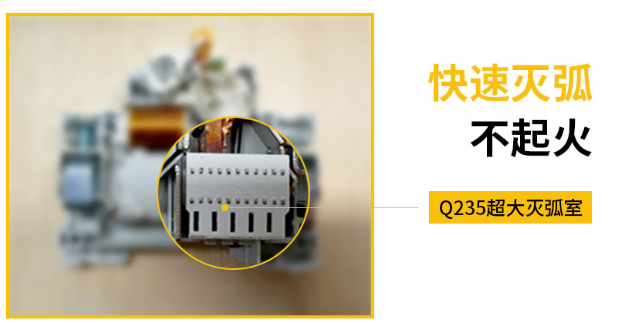

易造后备保护器灭弧室
当后备保护器限流失败的时候,意味着真的有几十千安的短路电流通过后备保护器,产生的短路电弧非常大,对设备的危害是显而易见的,因此浪涌后备保护器放灭弧室,才能真正确保防雷防火安全。
